今天由无锡日环传感科技有限公司为大家介绍测细线、网格总漏检？试试区域型光纤。

在自动化产线上，检测极细导线、纺织纱线、金属网格或带孔的栅栏，是工程师最头疼的场景之一。如果使用传统的点状光纤传感器，往往会遇到一个尴尬的现象：明明工件就在探头前面，传感器却毫无反应。这并非传感器坏了，而是点状光斑的物理特性决定的“漏检”陷阱。

一、为什么点状光纤会“漏检”？

点状光纤（单芯或同轴光纤）的光斑非常小，通常只有几毫米甚至零点几毫米。它的发射光束像一根极细的针。

当被测物是细导线或网格时，如果这根“针”一样的光束恰好从网孔穿过，或者没有落在细导线上，接收端自然收不到信号。在高速运行的产线上，细线或网格稍微发生一点抖动，光斑就会在“有物体”和“穿网孔”之间来回跳跃，导致输出信号极度不稳定，产生严重的漏检或误报。用点状光纤测网格，就像拿手电筒找一根头发，对准了能看见，稍微偏一点就照到了背景上。

二、区域型（面型）光纤的破局之道：束状排列

为了解决这一问题，区域检测型光纤传感器（也称面型光纤或宽幅光纤）应运而生。它的核心结构截然不同：内部由成百上千根极细的光纤丝按矩阵（束状）排列，形成一个扁平的宽幅探头。

根据发射和接收的排列方式，通常分为对射型宽幅探头和漫反射型宽幅探头。这种结构带来了两大根本优势：

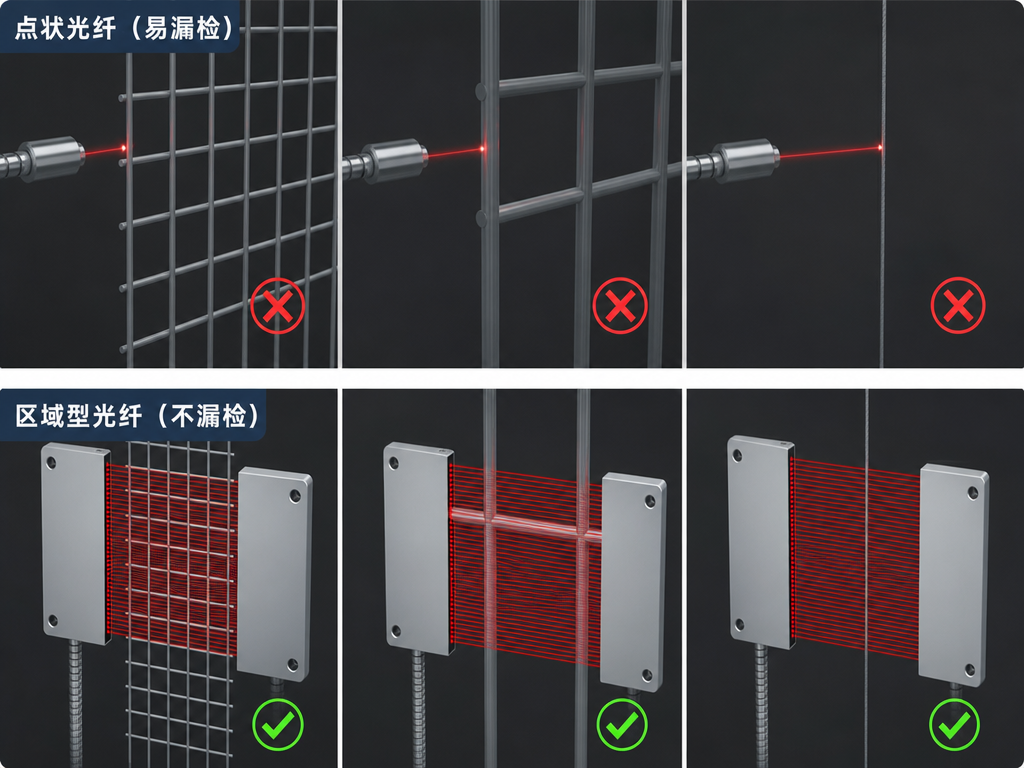

1. 宽幅光带，让缝隙无处遁形
区域光纤发射出的不再是一个“点”，而是一道宽幅光带（宽度可达十几毫米到几十毫米）。当这道光带扫过网格或栅栏时，光带覆盖面积远大于网孔面积。即使部分光束穿过了网孔，其余的光束必定会打在金属丝或纱线上。只要接收端检测到光束被遮挡，就能立刻输出信号，彻底解决了“光从孔洞漏过”导致的漏检。

2. 容错率高，捕捉极细目标
对于极细的导线或纱线，区域光纤的优势在于“面大”。如果细线发生了微小的位置抖动，只要它仍处于宽幅光带的覆盖范围内，传感器就能稳定捕捉到信号。如果是漫反射型宽幅探头，只要有一根细丝贴近探头表面，其反射光就能被阵列中的接收光纤束捕捉到。

三、典型应用场景

• 纺织与线缆行业：纱线断线检测、极细铜丝断线监测。宽幅光带能覆盖整个导线轮，线一断立刻报警。

• 金属加工：冲孔金属网、扩张网、过滤网的在线有无检测。不用再担心网孔造成的信号闪烁。

• 半导体与电子：引线框架的细微引脚检测、带孔薄板的边缘定位。

• 包装与印刷：透明或半透明薄膜上的细小标记、无纺布网的幅面监控。

四、选型与安装建议

选择区域型光纤时，需确认探头的检测宽度是否大于被测物的最大网孔直径或抖动范围；对于对射型区域光纤，需要保证发射端与接收端的宽幅光带严格对齐；如果是检测微弱反光的细线，建议搭配带有高精度数字滤波功能的光纤放大器，以滤除背景网格的干扰。

总结：点状光纤是“单点突破”，适合检测实心小零件；而区域光纤是“全面覆盖”，专治带孔、带缝、极细且易抖动的工件。选对了探头结构，漏检问题自然迎刃而解。

日环传感提供多种规格的区域检测型（宽幅/面型）光纤探头及配套光纤放大器，宽幅阵列覆盖范围广，适配细线、网格、纺织纱线等易漏检场景的稳定检测。欢迎关注日环传感，获取专业的光纤传感选型与技术支持。
