今天由无锡日环传感科技有限公司为大家介绍激光位移传感器(三角反射式):测高反光金属圆柱面时,为什么必须倾斜安装?




在精密制造和自动化产线上,激光位移传感器(三角反射式)常用于测量距离、厚度和表面轮廓。但当被测物是高反光金属(如抛光不锈钢轴、铝制圆柱辊、镀铬表面) 时,很多工程师会遇到一个头疼的问题:传感器数据疯狂跳动,甚至干脆“无读数”。

面对这种情况,老工程师通常会给出一个简单的解决方案:把传感器倾斜安装。为什么测高反光面必须倾斜?这背后的核心在于三角测量光路与镜面反射的物理冲突。

一、深度解析:三角测量光路的“死穴”

三角反射式激光位移传感器的工作原理,依赖于几何光学中的三角关系。传感器内部的激光器发射一束激光(入射光)打到被测物表面,表面发生反射,反射光穿过接收透镜,聚焦在内部的感光元件(如CMOS或PSD)上。由于入射光和接收光路之间有一个固定的夹角(基线),当物体距离变化时,光斑在感光元件上的位置也会随之移动,从而换算出距离。

这个系统能够正常工作的大前提是:必须有足够的光线进入接收透镜。

普通表面(如粗糙金属、塑料、纸张)发生的是漫反射,光线向四面八方散射,接收透镜总能分到一杯羹。但高反光的金属圆柱面就像一个凸面镜,发生的是镜面反射——入射角等于反射角。

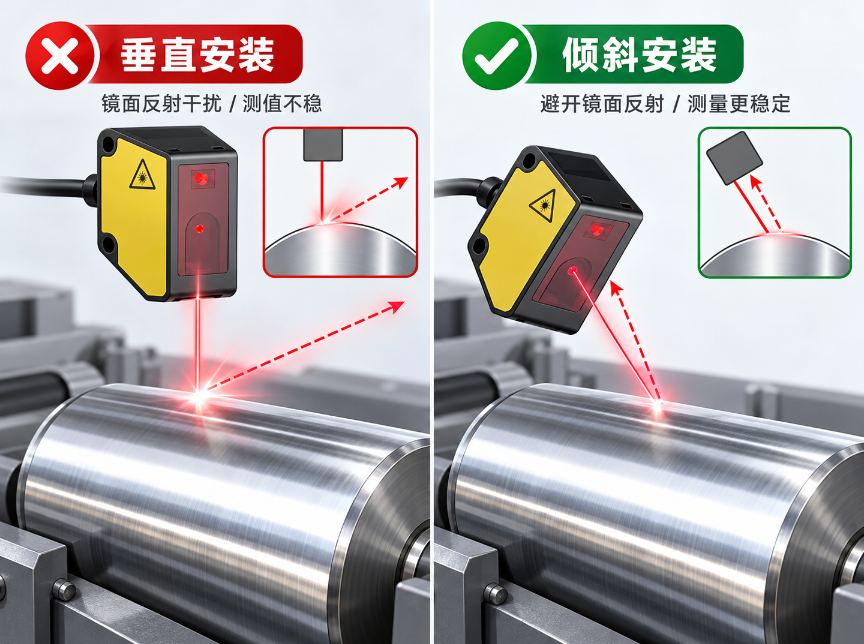

当传感器垂直(或以特定角度)正对着高反光表面时,激光束会被“完美”地反射到另一个方向,直接避开了接收透镜的视野。接收端收不到光,就会陷入“镜面反射盲区”,导致输出数据乱跳或直接报警。

此外,圆柱面本身存在曲率,光束在不同位置的入射角不断变化,会导致反射光斑在圆柱面上严重拉长变形,进一步加剧了信号的失稳。

二、解决方案一:倾斜安装,打破镜面反射的几何对称

既然光被“弹”走了,那我们就改变光路的方向。将传感器偏转一定的角度(通常在10°~30°之间,15°是常用的经验值)进行倾斜安装,是解决镜面反射盲区最直接、最有效的方法。

倾斜的作用原理:

  1. 打破镜面反射角:倾斜后,入射光不再按原路或特定对称角度反射,镜面反射的强光束会偏离接收透镜,而原本微弱的漫反射(或表面微小瑕疵产生的散射光) 则会有机会进入接收透镜。

  2. 规避圆柱面焦点:对于圆柱面,倾斜安装可以避免光束正好聚焦在圆柱的顶点(焦点)反射出去,使接收器能捕捉到圆柱侧面散射回来的光线。

实操建议:
现场安装时,可以在传感器支架上留出一定的旋转余量。在调试过程中缓慢转动传感器角度(俯仰角或偏转角),同时观察传感器输出的信号稳定性和信号强度指示,找到数据最稳、信号最强的那个“甜点”角度。

三、解决方案二:选用“多反射接收型”传感器

如果现场空间受限,传感器无法倾斜安装,或者圆柱面直径太小、反光率极高,仅靠倾斜也无法获取稳定信号,那么就需要更换硬件方案——选用多反射接收型(或双接收型)激光位移传感器。

多反射接收的原理:
这类传感器在内部设计了两个(或多个)不同角度的接收透镜和感光元件。

  • 一个接收器(通常是正对着的)专门负责接收常规的漫反射光;

  • 另一个接收器(通常以较大角度侧置)专门用来捕捉高反光物体产生的镜面反射光。

无论被测物是漫反射还是镜面反射,无论传感器安装角度如何,至少有一个接收器能捕捉到足够强的反射光信号。这种硬件级的“双保险”设计,让传感器在处理玻璃、抛光金属、镀膜材料时,无需刻意倾斜即可实现稳定测量。

四、总结与选型建议

解决方案适用场景操作要点/前提
倾斜安装(10°~30°)常规高反光金属、中等直径圆柱面成本最低。需预留可调支架,现场寻找最佳散射角度。
多反射接收型传感器空间受限、极小圆柱面、极高反光(如镜面)成本较高。硬件双接收,对安装角度宽容度极高。
更改光源波长特定金属(如铜、铝)对特定波长吸收不同可尝试蓝光激光传感器,蓝光在部分金属表面的散射效果优于红光。

总结来说,测量高反光金属圆柱面,本质上是在和光学的镜面反射定律做斗争。倾斜安装是最经济的物理破解法,而多反射接收型传感器则是更先进、更省心的技术降维打击。理解了光路怎么走,你就能把“测不准”变成“测得准”。
