今天由无锡日环传感科技有限公司为大家介绍安全门锁的“安全继电器”怎么配？——双通道接线和EDM功能。

安全门锁的输出信号，不能直接接入普通PLC的输入点。普通PLC没有安全冗余机制，一旦触点粘连或线路短路，PLC可能仍然收到“门已关好”的错误信号，导致设备在防护门打开时照常运行。安全门锁必须接入安全继电器或安全控制器，由安全继电器执行“检测—判断—切断”的安全逻辑。

一、为什么必须用安全继电器？

安全继电器与普通中间继电器有本质区别：

• 强制导向触点：常开与常闭触点机械联动。触点一旦熔焊粘连，常闭触点无法正常闭合，安全继电器立即检测到故障并锁定，普通继电器无法做到这一点。

• 双通道冗余+互检：两路输入信号互相校验，单一元件故障时安全功能仍然有效。

• EDM功能：能监控下游接触器是否真的断开了动力回路。

用普通继电器搭建安全回路，无法通过安全验收，出事故时也无法证明回路有效。

二、双通道接线：两路常闭触点分别接入

安全门锁通常配备两路独立的常闭（NC）触点，分别接入安全继电器的两个独立输入通道。以皮尔兹PNOZ C1为例：

• 通道1：门锁的常闭触点接入安全继电器的 S11 和 S12 端子。

• 通道2：门锁的另一个常闭触点接入 S21 和 S22 端子。

两组通道必须来自同一个安全设备（即同一把安全门锁），不能将两把不同门锁的触点混接在同一组通道中。

工作原理：正常关门且门锁锁定时，两路常闭触点均闭合，安全继电器两个输入通道均收到信号，内部逻辑判断“安全条件成立”，安全输出触点闭合，设备允许启动。一旦门被打开，两路常闭触点同时断开，安全继电器立即切断安全输出，设备停机。

为什么必须双通道？ 如果只接一路，一旦这根信号线断线或触点粘连，安全继电器无法判断是“门真的关好了”还是“线路出了问题”，存在单点失效风险。双通道设计确保任一通道出现故障时，安全功能仍然有效。

特别注意：不同门锁的输出类型不同。干接点（机械触点）输出可以按上述双NC接法接线；如果门锁是OSSD电子输出，则不能套用双NC接线图，必须按安全继电器对应的OSSD输入模式接线。

三、EDM功能：监控下游接触器

EDM（External Device Monitor）即外部设备监控，用于检测安全继电器下游的接触器是否正常动作。

为什么需要EDM？ 安全继电器切断输出后，动力回路的接触器必须真的断开，设备才能停止。如果接触器的主触点因频繁通断产生电弧而熔焊粘连，即使安全继电器已经输出OFF信号，接触器仍然保持导通，电机继续带电运行，安全防护完全失效。

EDM的工作原理：将动力回路中两个接触器（K1、K2）的常闭辅助触点串联后接入安全继电器的EDM反馈输入端子。安全继电器在每次安全输出从ON切换到OFF后，会在规定时间内（通常约300ms）检查EDM回路是否闭合。如果接触器正常断开，其常闭辅助触点闭合，EDM回路导通，安全继电器确认动作正常；如果接触器触点粘连，常闭辅助触点无法闭合，EDM回路保持断开，安全继电器检测到异常后进入锁定状态，禁止设备再次启动。

接线要点：EDM必须使用强制导向（力导向）接触器，其常闭辅助触点与主触点机械联动——主触点粘连时，常闭辅助触点也无法复位，从而被EDM回路检测到。普通接触器的辅助触点与主触点没有机械联动，无法用于EDM监控。

四、完整接线结构

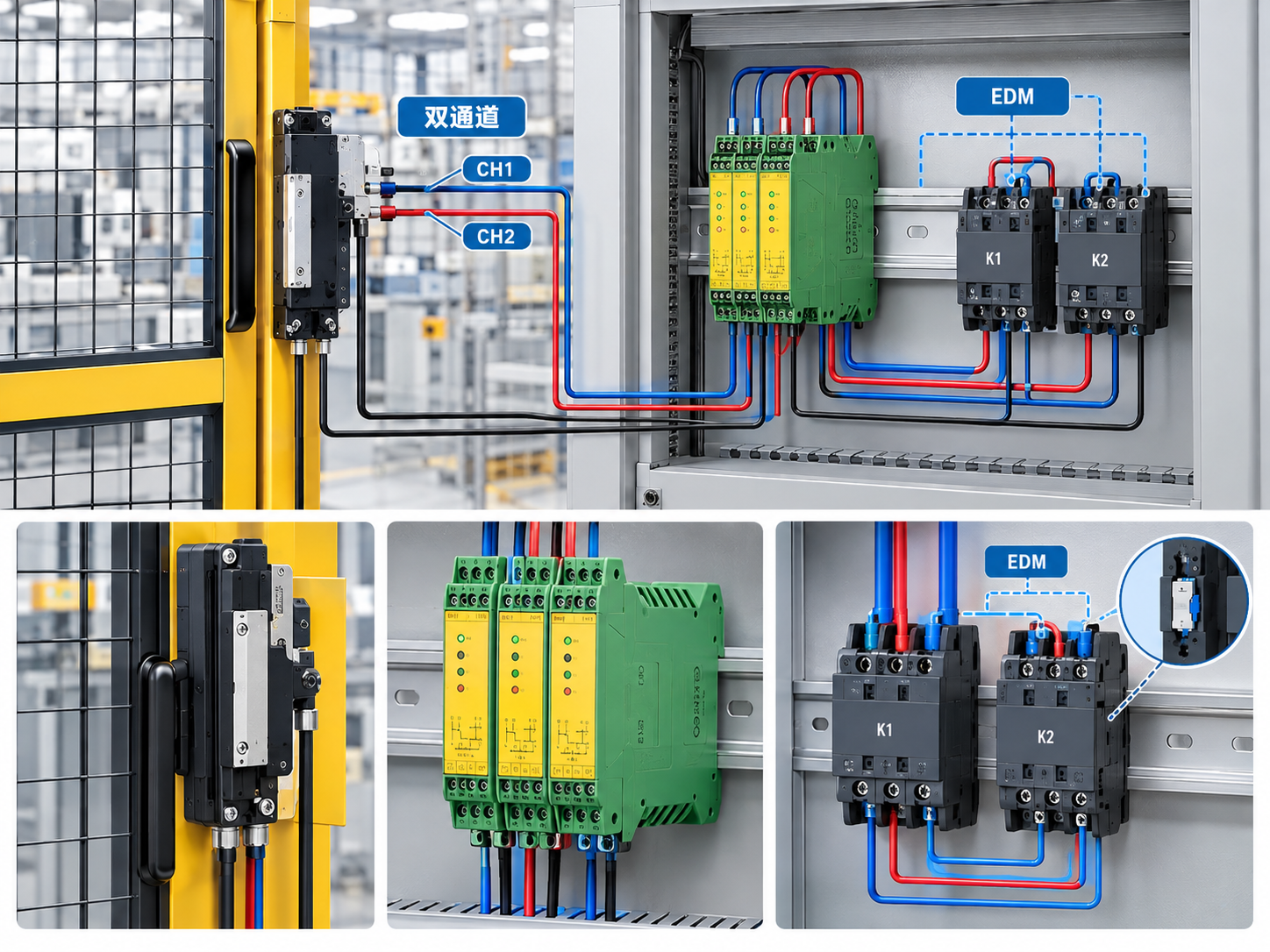

一把安全门锁接入安全继电器的完整回路包括三个部分：

常见接线错误：

• 只接单通道，安全继电器无法检测通道间短路；

• 把OSSD输出的门锁按双NC图接线，输入模式不匹配，安全继电器无法正常工作；

• EDM回路未接或接错，接触器粘连时无法检测，安全回路存在盲区。

安全门锁与安全继电器的正确配合，本质上是“检测—判断—执行—反馈”的完整闭环：门锁双通道负责检测，安全继电器负责判断和输出，接触器负责执行切断，EDM回路负责确认执行到位。四个环节缺一不可，任何一个环节出问题，安全防护都不完整。
