今天由无锡日环传感科技有限公司为大家介绍接近开关的“电缆接头”松动怎么办？——M12接头的防松脱技巧。

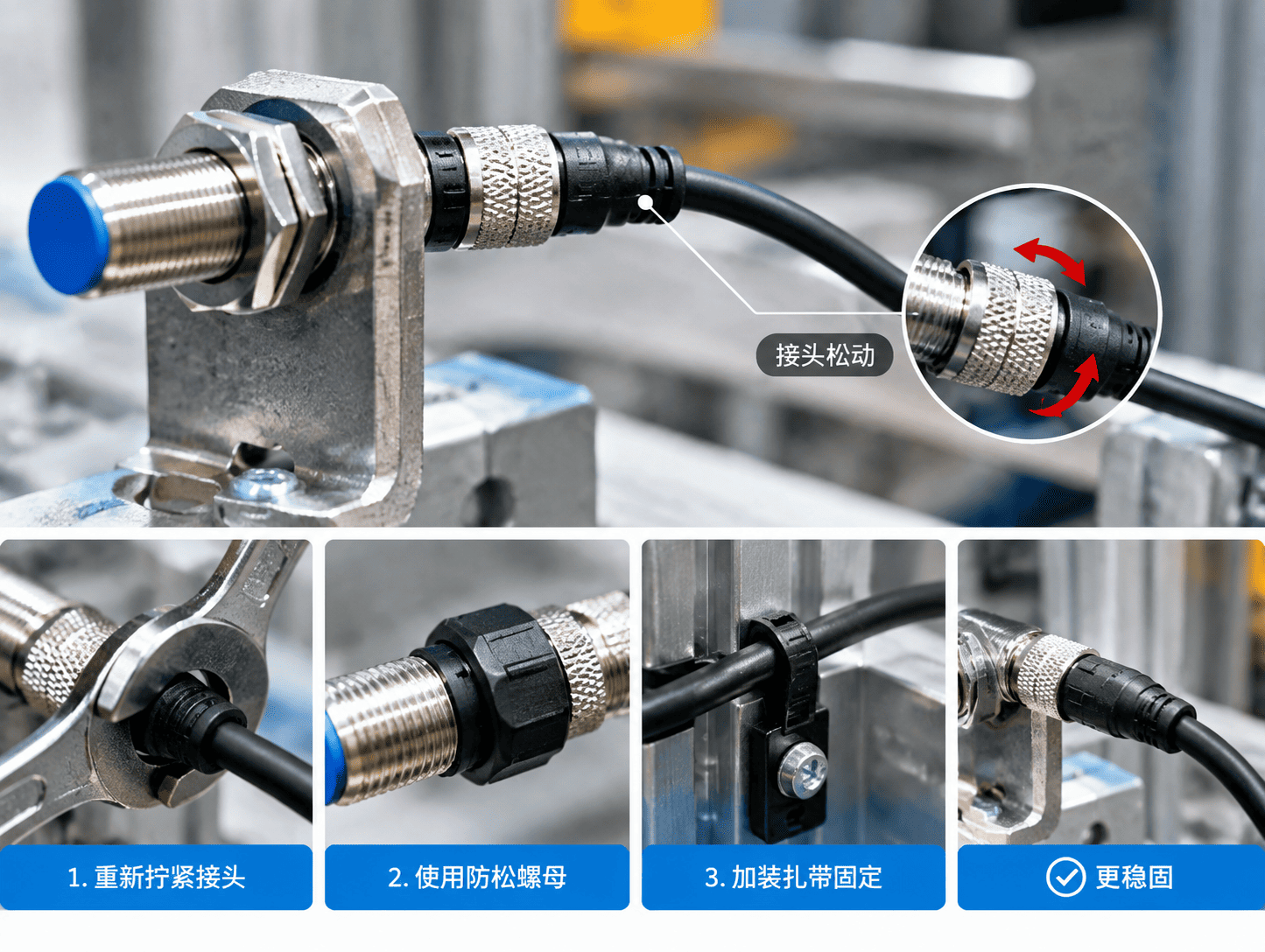

在工业现场，接近开关、光电传感器等设备大量使用M12圆形连接器。但很多工程师遇到过这样的情况：设备运行时信号时有时无，排查了半天，最后发现只是M12接头松了。

据现场统计，高达35%以上的传感器信号瞬断或失效，根源仅仅是M12连接器的端子接触不良。在振动环境下，原本拧紧的M12螺帽会发生微小的退扣，导致内部插针与插孔产生肉眼难以察觉的松动，引发信号瞬断。

以下从选型、安装到日常维护，梳理一套完整的防松脱方案。

一、选对连接器：防松设计是关键

普通M12连接器仅靠外层金属螺帽的预紧力来维持物理连接。当机床开动，低频机械冲击与高频主轴振动叠加产生的共振波会逐渐克服螺纹之间的摩擦力，导致连接松动。

解决方案：选用带防松设计的连接器。

1. 棘轮锁止结构

带防松棘轮螺母的M12连接器，螺帽内部设计有精密的防松齿轮圈或波形弹簧垫圈。当螺帽拧紧到位后，内部防松机构会咬合锁定，任何试图反向退扣的扭矩都必须先克服棘轮结构的机械势能。

这种设计的效果非常显著：在10-500Hz振动测试中，扭矩保持率≥90%，接触电阻波动≤5mΩ。在高频振动环境下，可将连接器的振动位移严格控制在0.05mm以内，彻底杜绝因机械松动引发的信号中断。

2. 防振松螺纹结构

部分M12连接器采用直纹或双网纹螺丝设计，拧紧后在10-2000Hz频段、15g加速度的振动测试中，连接阻抗变化量极小。还有连接器采用螺纹锁紧与防振松螺母双重加固结构，可承受高频振动和机械冲击。

3. 双稳态锁紧机构

部分连接器采用双稳态锁紧机构——端子插合到位后，无论震动多大，插头与插座都能保持牢固连接，确保信号稳定传输。

选型建议：安装在机械臂、冲压设备、AGV等强振动设备上的传感器，优先选用带防松棘轮或双稳态锁紧机构的M12连接器，而非普通螺纹锁紧型号。

二、规范安装：用对扭矩是关键

很多现场工程师拧M12接头全凭手感——“拧紧就行”。但手感极不靠谱：拧得太松，振动几下就退扣；拧得太紧，可能损坏O型密封圈或螺纹。

正确做法：使用扭矩扳手，按标准扭矩紧固。

M12连接器的标准锁紧扭矩通常为0.4~0.6 Nm。部分品牌推荐值为0.6~1.2 Nm，具体数值应以产品手册为准。

倍福（Beckhoff）明确建议：使用扭矩扳手将M12连接器拧紧至0.6 Nm。西克（SICK）也提供专用的M12扭矩扳手（0.6 Nm）作为配件。部分品牌则建议0.7~0.9 Nm。

操作要点：

• 拧紧前检查内部O型密封圈和对侧密封面是否干净，无灰尘或异物

• 先用手将螺帽拧到底，再用扭矩扳手按标准扭矩锁紧

• 严禁仅凭手感拧紧，以确保O型密封圈达到设计的形变压缩率

如果现场没有扭矩扳手，可使用专用的M12旋紧工具（如Screwty®），一个简单的旋转动作即可在不需要过度用力的情况下拧紧连接器。

三、辅助措施：螺纹胶与防松垫圈

对于振动特别剧烈的场景，可在标准扭矩紧固的基础上增加辅助防松措施。

1. 螺纹锁固胶（螺纹胶）

在M12螺纹上涂抹适量的螺纹锁固胶（厌氧胶），固化后形成坚硬的热固性塑料，可有效防止冲击和振动引起的松动。适用于M2~M12螺纹的锁固与密封。

常用型号包括乐泰243（中强度，可拆卸）、乐泰263（高强度）等。需注意：螺纹胶应在连接器安装前涂抹在螺纹上，固化时间通常为20分钟至24小时。

2. 防松垫圈

在螺帽与设备之间加装防松垫圈（如锯齿锁紧垫圈、楔形锁紧垫圈），通过机械方式增加摩擦阻力，防止振动导致退扣。

四、日常排查：带LED指示的接头更省心

1. 选用带LED指示的接头

部分M12连接器集成LED指示灯，可直观显示电源或信号状态。当接头松动导致信号中断时，LED会熄灭或闪烁，帮助快速定位故障点，无需逐个排查。

2. 摇动测试法

当怀疑接头松动时，可进行摇动测试：重新连接并通电，轻轻晃动连接器和电缆，观察信号是否断续或闪烁。如果晃动时信号中断，基本可以判断是接头松动或内部接触不良。

3. 定期复紧

建议每半年用扭矩扳手复紧一次M12接头。对于高振动设备（冲床、机器人等），复紧频率应适当提高。

小结

M12接头松动导致的信号中断，占现场传感器故障的三分之一以上。选对带防松设计的连接器、用对扭矩扳手、必要时加螺纹胶——三步走完，多数松动问题都能提前规避，不必等信号断了再满现场排查。
