今天由无锡日环传感科技有限公司为大家介绍安全光栅的“消隐”功能是什么？固定消隐和浮动消隐有什么区别？

在工业自动化的很多场景中，安全光栅面临一个矛盾：一方面要保护操作人员的安全，另一方面工件、托盘或物料本身又必须进入光幕覆盖的区域。如果光栅一被遮挡就停机，生产线就没法正常运转了。

这时候就需要一个既能“放行”物料、又不降低安全水平的解决方案——消隐（Blanking） 功能。

一、什么是消隐？

消隐是安全光栅的一项辅助功能，它允许在保护区域内预定义数量的光束被遮挡时，不触发安全停机。通俗地说，就是告诉光栅：“这几束光被挡住是正常的，不用报警，继续干活。”

为什么需要这个功能？因为在很多生产场景中，物料或设备部件不可避免地会进入光幕的保护区域。比如：

• 自动输送带上，托盘或工件必须穿过光幕进入危险区域

• 注塑机中，机械手需要伸入光幕内部取件

• 自动化包装线上，物料本身就会遮挡部分光束

如果没有消隐功能，这些正常的物料通过就会导致设备频繁停机，生产效率大幅下降。

但需要特别注意的是：消隐不是把安全功能关掉，而是在特定条件下允许部分光束被遮挡。光栅剩余的检测区域仍然保持完整的分辨率和保护能力。启用消隐功能后，由于检测能力发生变化，可能需要重新计算安全距离。

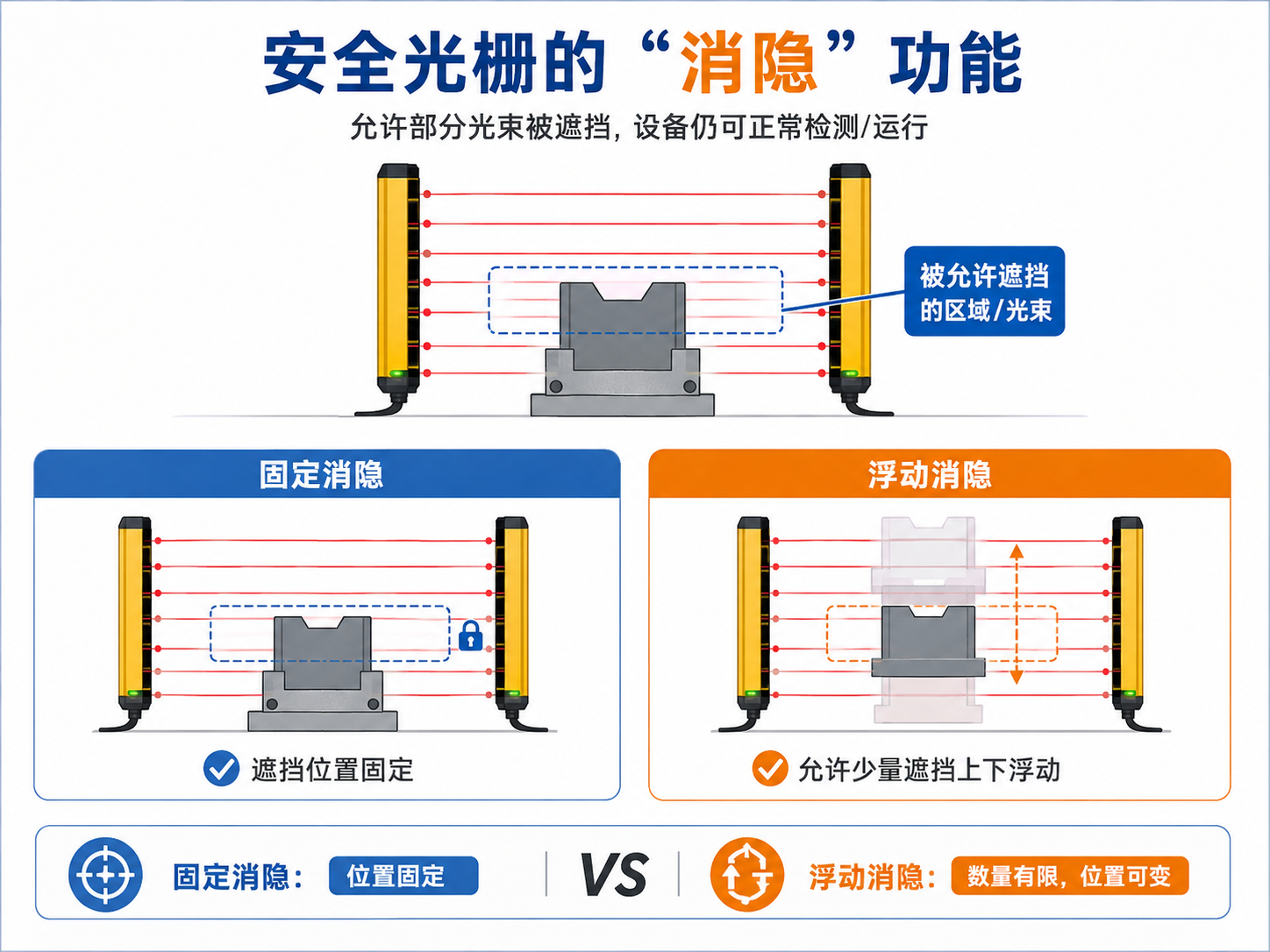

二、固定消隐：位置固定的“窗口”

固定消隐是指在安全光幕的保护区域中，禁用一组位置固定的光束。这组被消隐的光束在整个生产过程中始终处于“忽略”状态，物体或物料不能在危险区域内移动。

打个比方：固定消隐就像在光幕上开了一个固定位置的“窗口” ——物料只能从这个固定位置通过，窗口的大小和位置都是预先设定好的。

典型应用场景：

• 工件始终从同一个固定位置进入危险区域

• 输送带上的托盘每次经过光幕的同一位置

• 机械手从固定的通道伸入作业区域

简单来说，固定消隐适用于物体位置始终不变的场合。如果工件在保护区域内的位置会变化，固定消隐就应付不了了。

三、浮动消隐：跟随移动的“动态窗口”

浮动消隐则更加灵活。它只设定被消隐的光束数量，而不限定消隐区域的具体位置。也就是说，被消隐的光束可以随着物料的移动而移动。

继续用“窗口”来打比方：浮动消隐就像一个跟随物料移动的“动态窗口” ——物料走到哪里，“窗口”就开到哪里。前提是物料在任何时候遮挡的光束数量不超过预先设定的数量，且这些被遮挡的光束必须是相邻的。

浮动消隐分为两种子类型：

• 普通浮动消隐：允许物体在保护区域内自由移动

• 强制物体存在的浮动消隐：要求被消隐的光束在消隐期间必须处于被遮挡状态——也就是说，物体必须始终留在保护区域内，光栅才会保持ON状态；如果物体离开了，光栅会立即触发安全停机

典型应用场景：

• 工件在传送带上移动，位置不断变化

• 大型工件在加工过程中需要移动

• 物料在保护区域内沿不同路径通过

浮动消隐特别适合物料在危险区内移动的场合。物料可以在保护区域内自由移动，只要不遮挡超过设定数量的光束，光栅就不会触发停机。

四、固定消隐 vs 浮动消隐：一张表看懂

固定消隐的消隐区域在尺寸和位置上都被精确定义；而浮动消隐只定义消隐区域的尺寸（即光束数量），不定义其在保护区域中的位置。这意味着浮动消隐能够动态适应物料在保护区域内的移动。

五、使用消隐功能的安全注意事项

消隐功能虽然提高了生产效率，但也引入了一个潜在风险：如果有人通过消隐区域进入危险区怎么办？

安全标准（如IEC/TS 62046）对消隐功能有明确要求：

• 必须通过设计手段（如覆盖剩余空间、安装额外防护装置）确保任何人无法通过消隐区域进入危险区

• 在使用消隐功能前，必须对应用进行风险评估，确认该特定应用是否允许使用消隐功能

• 使用消隐功能后，可能需要重新计算安全距离

简单说：消隐不是“关掉”保护，而是“精确控制”保护的范围和方式。

日环传感的安全光栅产品支持固定消隐与浮动消隐功能，可依据现场物料输送需求灵活配置，在保障人员安全的前提下最大限度提升产线效率。产品符合IEC 61496安全标准，欢迎关注日环传感，获取专业的安全防护解决方案。
