今天由无锡日环传感科技有限公司为大家介绍安全光栅分辨率怎么选？14mm、20mm、30mm各有对应。

安全光栅的分辨率，是指光栅能够检测到的最小物体尺寸。它决定了光栅对人体部位或工具进入危险区域的识别能力。选错分辨率，可能导致设备频繁误停机，或者更危险——手伸进去了光栅还没反应。

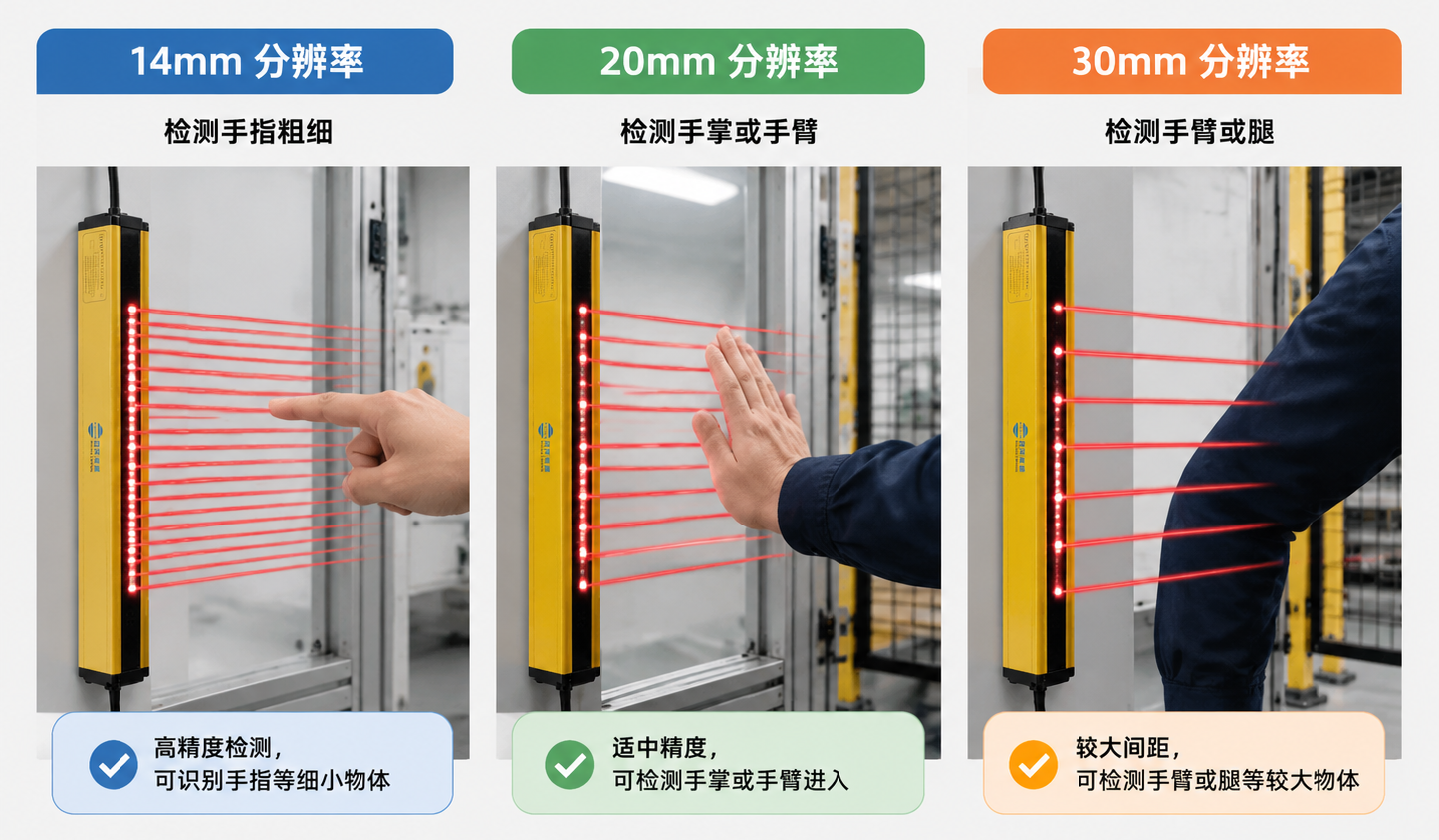

不同分辨率的适用场景

14mm 分辨率

• 保护对象：手指

• 适用场合：手指可能伸入危险区域的设备，如小型冲压机、装配工位、精密压力机、绕线机等。

• 特点：检测灵敏度高，能有效防护操作人员的手指，但相对容易因细小异物（如切屑）触发停机。

20mm 分辨率

• 保护对象：手掌或手臂

• 适用场合：手掌可能进入的区域，如自动化包装线、输送带入口、普通冲剪设备、机器人工作站外围。

• 特点：兼顾防护与人机效率，是工业现场最常用的分辨率等级。

30mm 分辨率

• 保护对象：手臂或腿部

• 适用场合：身体部位可能靠近的危险区域，如大型压力机、折弯机、机器人围栏入口、大型自动化仓储出入口。

• 特点：检测范围较宽，适用于不需要防护手指但需要阻止人体进入的场合，误停机率相对较低。

选错分辨率的后果

选型核心原则

保护什么部位，就选对应分辨率。

• 需要防手指 → 14mm

• 需要防手掌 → 20mm

• 需要防手臂/腿 → 30mm

如果设备存在多种风险（例如既有手指操作又有身体进入的可能），应按最严苛的部位选型，或者通过安装方式（如增大安全距离）配合使用。

其他注意事项

• 分辨率与光轴间距直接相关：光轴间距越小，分辨率越高。

• 高分辨率（如14mm）通常意味着需要更多的光束数量，光幕成本和对光难度会相应增加。

• 部分安全标准（如GB 4584、IEC 61496）对压力机等特定设备的分辨率有明确要求，选型时需遵守。

日环传感的安全光栅产品线覆盖14mm、20mm、30mm直至60mm多种分辨率，可依据设备风险等级精准选型。欢迎关注日环传感，获取专业的安全防护方案。
