在自动化现场，有时会出现同一个设备上既有NPN输出的传感器，又有PNP输出的传感器。此时能否将它们直接接入同一个PLC的输入模块？答案是：不能直接混接，否则存在电气风险。

一、为什么不能直接混接？

NPN与PNP输出的内部电路结构不同：

• NPN输出：输出端为低电平（0V），负载一端接正电源，传感器导通时输出端与0V接通。

• PNP输出：输出端为高电平（电源正极），负载一端接0V，传感器导通时输出端与正电源接通。

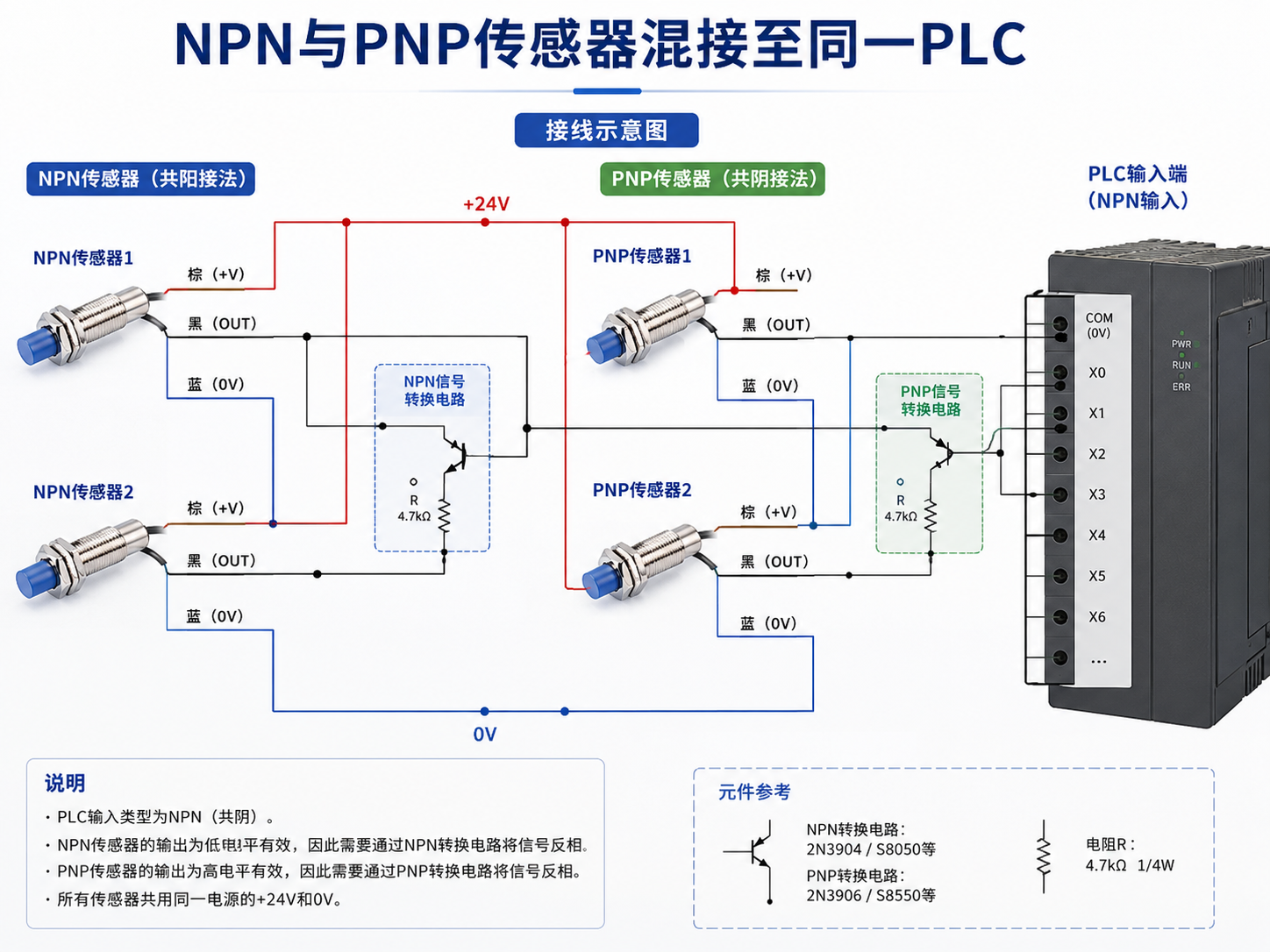

如果将两种输出类型的传感器同时接入同一个公共端（COM）的PLC输入口，且该公共端只能统一接正或统一接0V，会导致：

• 电流互串：当NPN和PNP输出同时动作时，正电源与0V之间可能通过PLC内部电路形成短路路径，轻则信号错乱，重则烧毁PLC输入口或传感器输出级。

• 逻辑冲突：PLC输入公共端只能定义一种有效电平（高电平有效或低电平有效），无法同时兼容两种极性。

二、正确的处理方式

有两种成熟可靠的方案：

方案一：分区接入不同公共端的输入模块
选择带有多个独立公共端（如每8个点一组COM）的PLC输入模块。将NPN传感器接入一组公共端接0V的输入口（低电平有效），PNP传感器接入另一组公共端接正电源的输入口（高电平有效）。两组之间相互隔离，互不干扰。

方案二：全部统一为一种输出类型
在选型或改造时，尽量将所有传感器统一为同一输出类型（全部NPN或全部PNP），这样可直接接入同一个公共端的输入模块，最简单可靠。

方案三：使用中间继电器隔离
将NPN或PNP传感器的输出先驱动一个中间继电器线圈，再由继电器的触点（无源干接点）接入PLC输入。继电器触点不分极性，可以任意混接。此方法适用于无法更换传感器且PLC输入模块公共端无法分开的场景，但会增加布线和成本。

三、错误混接的危险总结

四、选型建议

在项目规划阶段，建议全系统统一采用同一种输出类型的传感器，以简化接线和提高可靠性。若现场已存在混合情况，优先使用分区接入或继电器隔离方案。
