本日は、無錫日環センサー科技有限公司が、振動設備に設置された安全グレーティングの光軸振動による偏りを防ぐ方法についてご紹介します。

プレス機、圧延機、鍛造機、大型ボンディング機などの設備において、安全グリッドの設置には特殊な課題である振動が存在します。設備の運転中に生じる継続的な振動は、支持部を通じてグリッドに伝わり、送信器と受信器間の光軸が徐々にずれてしまいます。光軸がずれると、軽度の場合、頻繁な誤報により装置が原因不明で停止する可能性があり、重度の場合は本来止まるべきタイミングでも停止しなくなり、安全保護機能が形骸化してしまうのです。

一、振動がなぜグレーティングを「ずらす」のか？

振動が安全グレーティングに与える影響は主に次の二つの側面で現れる：

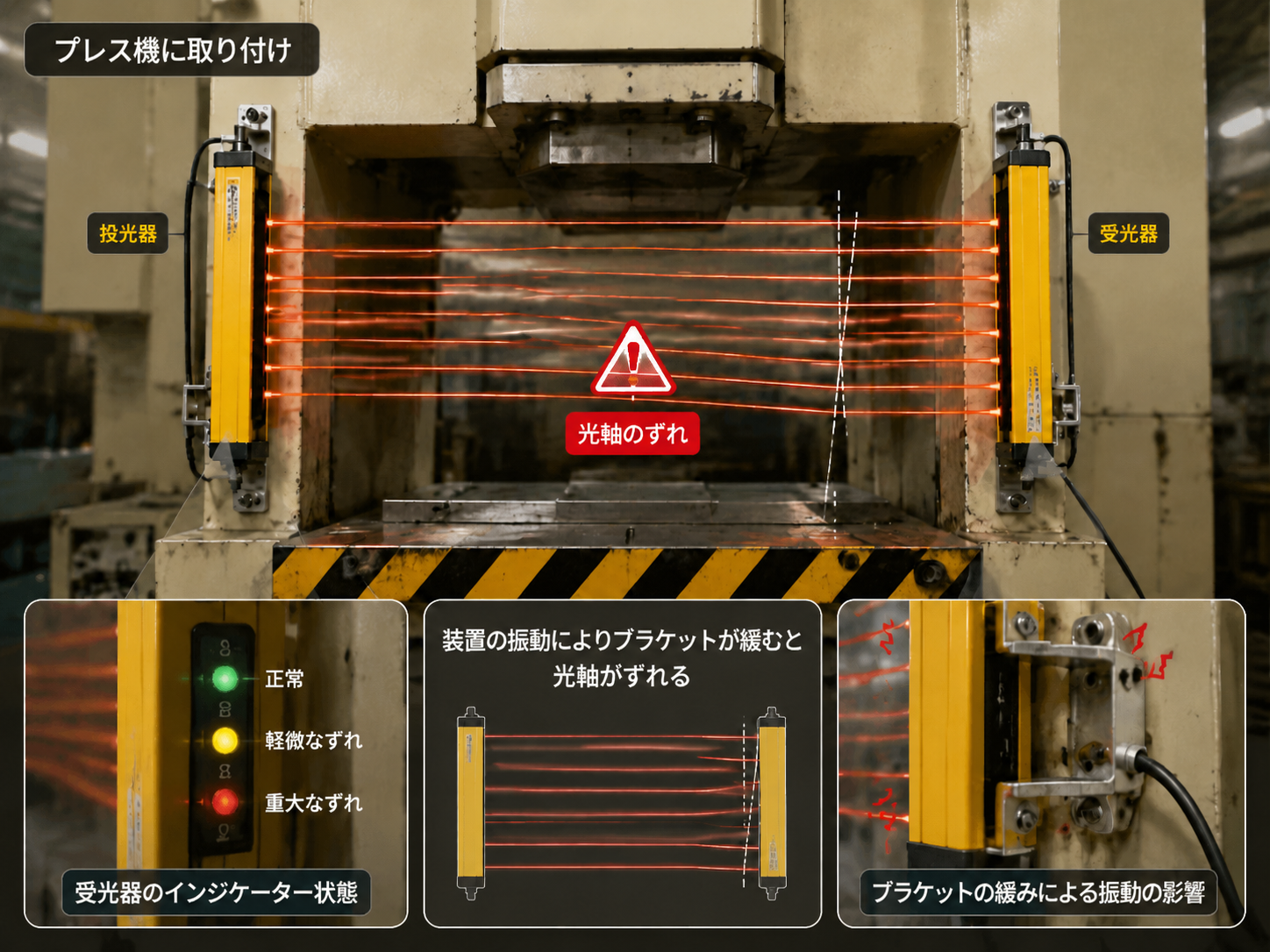

機械的面で、装置が運転中の振動は取り付けブラケットを通じてグレーティング本体に伝わる。長期間にわたって蓄積された微小な位置ずれにより、送信器と受信器は「厳密なアライメント」から「わずかに傾斜」状態へと移行する。プレスや曲げ加工設備では振動が特に大きく、時間が経つにつれてグレーティングブラケットが緩み、光軸のずれを引き起こす可能性がある。

電気的側面：継続的な振動は回路基板のはんだ付け部分の剥離を加速し、信号の乱れを引き起こす。一部の装置では瞬時的な衝撃も発生するため、グレーティングが継続的な振動強度しか耐えられない場合、内部部品も緩みやすくなる可能性がある。

両者の共通の結果は、グレーティング信号が時々発生し、保護の信頼性が大幅に低下することである。

二、ソリューション1：専用防振ブラケットの選定

通常のブラケットは、装置の振動を直接グレーティングに伝えることになります。一方、防振ブラケットは振動環境に対して特別に設計され、最適化されています。

一部の安全グリッド製造業者は、剛性のある調整可能なブラケットや強力な振動を防ぐダンパーを提供しており、これらの付属品は迅速に取り付け・調整でき、高い機械の稼働性を実現します。振動が発生する作業場所で光幕を設置する際には、専用の中間支持ブラケットを使用することが不可欠です。プレス機、射出成形機などの設備では、耐荷重を確保するためにL字型の金属ブラケットの使用が適しています。

また、支持体の設置高さにも注意が必要です。装置が運転中に強い振動を受ける場合、安全グリッドの外装部品が支持体にしっかりと固定されるよう、上部の支持体の設置高さを選択し、より安定した固定効果を得る必要があります。

三、ソリューション2：防振マットおよび減振器の追加

支持台と設備の間に防振マットまたは減振器を設置することは、振動の伝導を遮断する効果的な手段です。

装置の振動が大きいため（振幅が0.3mmを超える場合）、支持台と装置の間にゴム製の緩衝材を設置する必要があります。特に振動が大きい装置については、防振材の追加も検討できます。

より専門的なソリューションとして、多段階の減振構造を採用しています。防振用の安全グレーティングには、複数段階の緩衝設置構造が用いられます。エアバッフルにより一次減振とエネルギー吸収を実現し、スプリングバッフルで二次的な緩衝によるエネルギー低減を図ります。さらに、ウルイゴム配合のゴム板によって三次のエネルギー吸収と防振を実現し、グレーティングが作動中に機器の振動に追随するのを効果的に防止します。

四、ソリューション3：独立した設置スタンドの採用

装置自体の振動が非常に激しい場合、最も確実な解決策はグレーティングを装置から「物理的に遮断」することです。つまり、独立した設置スタンドを使用し、グレーティングを床面または独立したベースに取り付けることで、振動源の装置と完全に分離させます。

設置柱付きのスタンドは地面に安定して固定でき、調整機能も備えています。この方法は設置コストが高く、スペースを多く占有するものの、大型プレス機や鍛造機など激しい振動を伴う設備にとって最も信頼性の高い選択です。

五、設置後の定期メンテナンス

防振対策が適切に設置されたからといって、一時的な解決はできません。プレスや曲げ加工機器は振動が大きく、長期間使用するとグレーティングブラケットが緩む可能性があります。ブラケットのボルトを四半期ごとに点検し、グレーティングが正しく位置しているか確認することを推奨します。設備の振動が特に大きい場合は、点検頻度を適切に高める必要があります。

設置前に、設備の振動周波数および加速度に応じて、対応する耐震等級の安全グリッドを選定する必要があります。高周波振動が発生する場面では、より高い耐震等級のモデルを優先して選ぶこと。

まとめ

ソリューション　適用シーン　主要な役割

防振ブラケット　中程度の振動設備（プレス機、射出成形機）　剛性固定＋減衰による振動抑制

ダンパー／減振装置　各種振動環境　振動伝導経路を遮断

多段階減振構造　激しい振動設備　振動エネルギーを段階的に吸収

独立型床支え　大型プレス機、鍛造機　設備と物理的に隔離

振動設備に安全グレーティングを設置する際、「取り付けるとライトが点灯する」というのはあくまで第一歩です。真の課題は、設備が3か月間稼働した後でも、光軸が元の位置にあるかどうかです。防振ブラケット、ダンパー、独立型支え——適切なソリューションを選択し、定期的な点検を行うことで、振動環境下でもグレーティングが長期間安定して動作できるようになります。

日環センシングへご注目ください。専門的な振動環境における安全保護ソリューションをお届けします。
