今天由无锡日环传感科技有限公司为大家介绍安全光栅安装的“不可绕过原则”——装了光栅不等于安全了。

安全光栅装好了，指示灯亮了，设备也能正常运转了——很多用户认为这就是“安全了”。但现实是：装了光栅不等于安全了，光栅装对了位置才算。 如果人能从侧面、上方或下方绕过光栅接触到危险源，光栅等于白装。

安全光栅能否有效防止危险，除了取决于光栅本身及其控制回路是否达到要求的安全性能等级之外，还必须正确安装光栅，才能有效降低风险。这就引出了安全光栅安装的核心原则——“不可绕过原则” 。

一、什么是“不可绕过原则”？

简单说就是：光栅的检测区域不能存在盲区。安装光栅后，必须确保人员无法从光栅的顶部、底部或侧面绕过检测区域而接触到危险运动部件。

如果光栅的顶部或底部有固定的防护装置，则这些防护装置必须能有效防止从对应方向绕过光栅。如果顶部或底部没有固定防护装置，则光栅与危险点之间必须有足够的安全距离——这个距离需按照EN ISO 13855标准中的公式和表格计算得出。

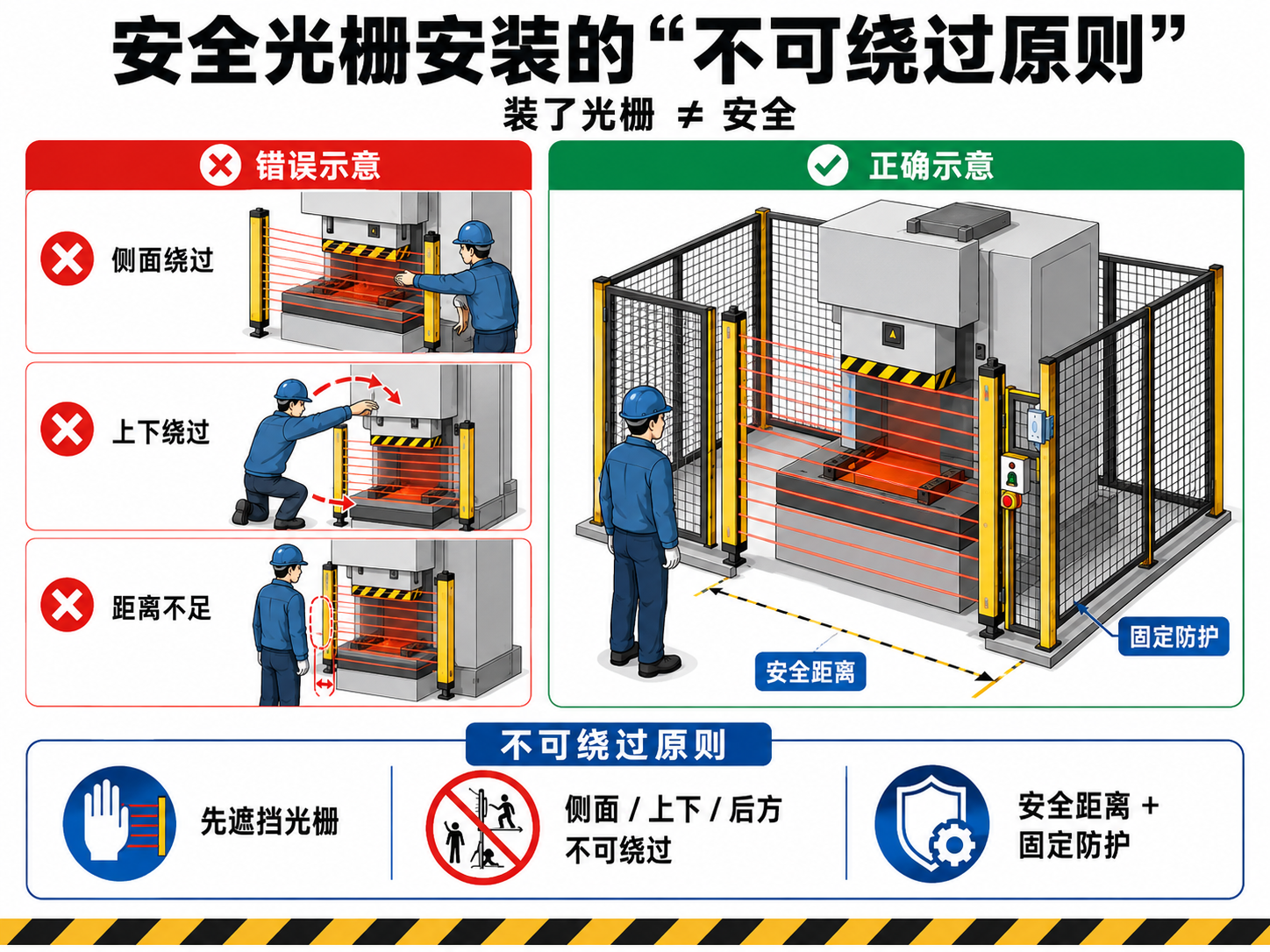

二、三种最常见的“绕过”风险

1. 从底部钻入

如果光栅最底端的光束离地面太高，一个人完全可以趴着或弯腰从光幕下方爬进危险区域而不被检测到。这是现场最容易忽视的盲区。

2. 从顶部翻越

如果光栅最顶端的光束离地面太低，一个人可以抬腿跨过光幕翻入危险区域。尤其对于高度较低的光栅，这个风险非常突出。

3. 从侧面绕过

如果光栅的安装宽度小于危险区域的开口宽度，或者在光栅两侧存在空隙，人员可以直接从光栅侧面绕过检测区域进入危险区。

这三种绕过方式，任何一种成立，光栅的保护作用就完全失效。

三、如何满足“不可绕过”要求？

方案一：安装固定防护装置

在光栅的顶部和底部加装固定的机械防护装置（如金属挡板、防护网等），从物理上封堵绕过路径。这些防护装置的尺寸和强度必须足以阻止人员从对应方向通过。

方案二：满足标准安装高度要求

根据EN ISO 13855标准，当光栅作为防止人员身体进入的安全检测装置时：

• 最底一束检测光束离检测平面（如地面）必须小于300mm——防止人员从底部爬入

• 最高一束检测光束离检测平面必须大于900mm——防止人员从顶部跨越

标准同时给出了多光束光栅的推荐安装高度：4束光栅推荐高度为300mm、600mm、900mm、1200mm；3束推荐为300mm、700mm、1100mm；2束推荐为400mm、900mm。底部≤300mm、顶部≥900mm这两条红线必须守住。

如果光栅安装高度无法满足上述要求，就必须加装固定防护装置来弥补。

方案三：计算并满足最小安全距离

除了防止绕过，光栅还必须安装在距离危险点足够远的位置，确保从检测到遮挡到设备完全停止之间，人员不会触及危险部件。安全距离的计算公式为 S = K × T + C （其中K为接近速度，T为总停机时间，C为附加值），具体数值需按EN ISO 13855标准计算。

四、常见错误

1. 只装了光栅，没做任何防绕过措施：最底光束距地面超过300mm，或最高光束低于900mm，且没有加装固定防护装置——人员可以从底部钻入或顶部翻越。

2. 光栅宽度小于危险区域开口：两侧留有空隙，人员可以从侧面绕过。

3. 只算安全距离，不管防绕过：安全距离保证的是“检测到遮挡到设备停住”这段时间内不触碰危险点，但防绕过保证的是“人压根进不去”。两者必须同时满足。

4. 认为装了光栅就不需要机械防护：光栅是电敏保护装置，固定防护装置是物理屏障，两者互补而非替代。

小结

安全光栅的保护效果，不取决于光栅本身有多贵，而取决于安装后还有没有“绕过去的路”。 底部能钻人、顶部能跨过、侧面能绕开——任何一种情况存在，这道光幕就是摆设。

日环传感的安全光栅产品线覆盖多种保护高度与分辨率规格。我们同时提供专业的安装指导服务，帮助用户在设计阶段就规避盲区与绕过风险，确保光栅安装符合EN ISO 13855等国际标准要求。欢迎关注日环传感，获取更完整、更可靠的安全防护解决方案。
