本日は無錫日環センサー科技有限公司が、自動車製造においてどの工程がセンサーなしでは成り立たないのかをご紹介します。プレス加工、溶接、塗装、総合組立の4つの主要工程について、詳しく解説いたします。

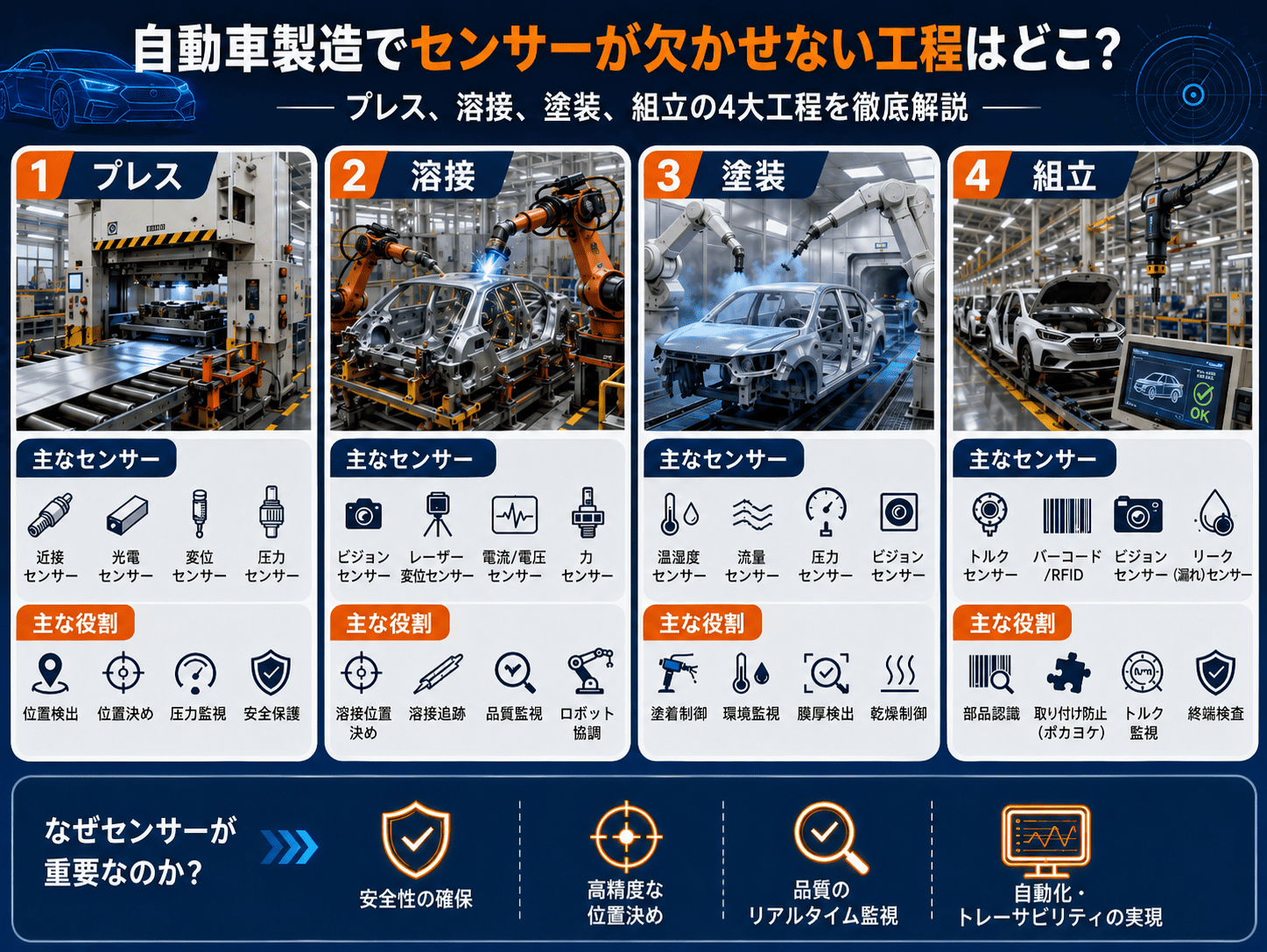

自動車製造は極めて複雑なシステム工学であり、通常はプレス加工、溶接、塗装、総合組立の4つの工程に分けられます。センサーは生産ラインの「感覚器官」として、各工程に深く組み込まれており、位置検出、状態確認、品質監視、安全保護といった重要な役割を担っています。以下では、この4つの工程におけるセンサーの典型的な応用例を一つずつ解説します。

一、プレス工場：「材料があるか」から「位置が正しいか」へ

プレスは自動車製造の最初の工程であり、鋼板をドアやエンジンカバーなどのボディ部品にプレス加工します。プレスラインは速度が速く衝撃が大きいため、センサーは主に2つの課題を解決する必要があります。すなわち、「ワークが正確に位置しているか」および「位置が正確かどうか」です。

1. 材料有無検知（「存在か否」の確認）

プレスの第一歩として、鋼板が金型に入っているかを確認します。センサーはコンベヤーラインまたはベルトの間隙に設置され、プレス部品が到達したか、通過したかを判断し、次の取り出し、搬送、選別作業に必要な信号を提供します。この段階で主に使用されるのは電磁誘導式接近スイッチです。金属板が近づくとスイッチが作動し、「材料が到着した」という信号を発します。

2. 位置検出（「正しく位置しているか」の確認）

鋼板が金型に入ると、正確な位置に止まらなければプレス加工が行えません。位置のずれがあると、軽度の場合にはプレス部品が破棄され、重度の場合は金型が損傷する可能性があります。RFIDツール識別システムを搭載した電磁誘導式接近スイッチは、プレス機内の金属板の位置が正確であるかを検証できます。ガイド穴検出が代表的な応用例です。電磁誘導式接近センサーを使用してガイド穴の位置を検出し、誤差が見つかった場合、プレス機が下への行程を進める前にシステムが即座に停止し、金型とプレス部品を保護します。

3. 特殊な検出ニーズ

超音波センサー（UMFシリーズ）：帯材の傾斜を監視し、送り中に板材が緩んだり過張力になったりすることを防ぎます。

レーザー測距センサー（PNBCシリーズ）：高温環境下でもワークの正確な位置決めを実現します。

高速プレス環境：プレス頻度が高くリズムが速いたため、従来のセンサーでは対応しきれません。FF光ファイバーセンサー（応答時間100μsから調整可能）、FC-SPY溝型光電、FSCH高速接近スイッチなどは、応答時間がわずか0.1msで、毎秒数万回の検出が可能となり、高頻度のプレス加工における安定した計数と位置確認の遅延を排除します。

二、溶接工場：飛散防止・干渉耐性が鍵

溶接工場（ホワイトボディ溶接）はセンサーが最も厳しい環境に直面する場所です。溶接スラグの飛散、強力な電磁場、高温が共存しています。ここでのセンサーは、溶接ガンが正しく位置しているか、ワークがクランプ内に正しく固定されているかを検出する必要があります。

1. 溶接ガンの位置検出

溶接ロボットの溶接ガンは、正確な溶接位置に到達しなければ溶接が行えません。接近スイッチは溶接ガン内部またはクランプに設置され、ガン先端とワークとの距離を検出します。接近スイッチが検出可能な対象物は金属導体でなければならず、溶接ガンもボディも金属であるため、まさに適切な対象となります。

2. 工件の位置検出

ボディ部品は溶接前には必ずクランプで固定されます。センサーはワークが溶接クランプの正しい位置にあるかを確認します。溶接作業ステーションでの位置検出では、鉄とアルミニウムの両方のワークが混在する場合があります。一般的な接近スイッチはアルミニウムの検出距離が長くなるため、鉄とアルミニウムの両方に対応できる全金属タイプの接近スイッチを選択する必要があります。

3. 溶接環境への対応設計

溶接工場のセンサーは特別な課題に直面しています。

溶接スラグの飛散：センサーは頑丈な316Lステンレス製外装と鏡面コーティングを備えており、スラグや火花に耐えることができます。テフロンコーティング付き電磁誘導式接近スイッチは、スラグの付着を効果的に防止します。

強力な電磁干渉：溶接工程で発生する強い磁場により、通常のセンサーは信号を乱跳させる。磁気防止・溶接防止型接近スイッチは特殊なコイル構造を備えており、溶接中に発生する磁場の干渉に耐えることができる。

4. ビジュアル検出

2D/3D輪郭センサー（MLSL123など）は、ホワイトボディのベストフィット組み立てにおけるマイクロメートル級の隙間管理を実現する。車体各部品間の隙間が均一であるか、公差範囲内にあるかどうかは、車両全体の気密性と外観品質を直接左右する。

三、塗装工場：高温・腐食・高反射という三重の試練

塗装工場では、車体を最終色に塗布し、高温での焼付け固化を行う。この環境は極めて過酷である——乾燥室の温度が高く、塗料は腐食性があり、車体表面は高い反射率を持つ。

1. 干燥室内の運搬装置位置検出

ホワイトボディが乾燥室に入ると、高温環境下で正確に搬送される必要がある。通常のセンサーは乾燥室内で正常に動作しない。耐熱型接近スイッチ（INTTシリーズなど）は最高250℃の環境でも安定して動作し、乾燥室内の運搬装置の位置を検出できる。

2. 車体の位置決めおよび定位検出

塗装ラインでは、車体は塗装、乾燥、冷却などの工程で正確に停止しなければならない。対射式光電や反射板式光電センサーは車体の位置決めに広く用いられ、500Hzの高周波数で高速に動作することで、高速移動する車体を検出可能にする。光電センサーは被検査物の表面や色合い、周囲の照明の影響を受けないため、塗装後に異なる色の車体も問題なく検出できる点が特に重要である。

低反射率の塗装車体（黒色、青色など）に対しては、光斑調整技術と干渉防止機能を備えたセンサーを選択し、安定かつ信頼性の高い検出を実現する必要がある。

3. 塗料液位監視

塗装工場では、塗料タンクの液位をリアルタイムで監視し、塗装作業の連続的かつ安定した進行を確保する必要がある。耐熱型液位容量センサーは非導電性液体（塗料）の液面変化をリアルタイムで感知し、自動的に補給を行える。

4. 色彩識別

塗装工場のトップコート工程では、車体の色を自動的に識別し、誤った色の車体が工場から流出するのを防ぐ必要がある。白色光点式光電センサーが車体の色情報を収集し、PLCへ伝達することで、車体の色を自動識別する。

四、総合組立工場：ビジュアルエラー防止が中心役割を果たす

総合組立は四大工程の最後の段階であり、数千個の部品を組み立てて完成車を形成する。ここではセンサーの種類が最も多様であり、ビジュアルセンサーがまさに中心的存在となる。組立時のエラー防止、品質検査、位置ガイドに活用される。

1. 組立エラー防止

総合組立ラインでは部品の種類が多く、組立工程も複雑であるため、誤りの取り付けや漏れ取り付けが主な品質リスクである。ビジュアル認識技術は、重要な組立ポイントの写真を撮影して照合することで、部品が正しく取り付けられているか、型番が正しいかを判断する。例えば、バッテリー取り付け時のエラー防止——棚の初期ソート後にスキャンを行い、融合モデルマッチングによるビジュアル技術で二次チェックを行い、「ゼロミス」を実現する。

2. 部品の位置決めおよび検出

ダッシュボードの取り付け：2Dビジュアルセンサーの高解像度イメージシステムが、ダッシュボードの特徴的なポイント（取り付け穴、縁の輪郭）をリアルタイムで捉え、位置精度は±0.3mmに達する。

ドアやヘッドライトの隙間測定：UV光源を統合した輪郭センサーが車体の微細な寸法誤差を測定し、ライン上で連続的に動作しながら全自動で測定を行う。

ドア内装部品の品質検査：ビジュアルシステムが窓の開閉機構や異なる色のハンドルなどの部品を検出する。

3. 人工ピックアップガイド

総合組立ラインの材料ピッキングステーションでは、Pick-to-Light光幕がLED信号灯によって正しいピッキングポイントを示し、誤差を減らし、人間によるピッキング効率を向上させる。

4. 位置および状態検出

車両のローラー輸送機上の検出：漫反射センサーは輸送面の下にある2つのローラーの間に設置され、車両が正確に位置しているかを検出する。

エンジンカバー／テールゲートの開閉検出：光幕を用いてドアが閉じられているかを測定し、下流工程での衝突を防止します。

シート取り付け確認：飛行時間レーザースイッチをサンルーフ内に合わせ、自動車のシートが正しく取り付けられたかを確認します。

まとめ

プレス工場の接近スイッチで「材料があるか」を確認し、溶接工場の飛散防止センサーで溶接ガンの位置を確保し、塗装工場の耐高温スイッチが乾燥室で安定して作動し、最終的に総組立工場のビジュアルセンサーで「ゼロミス」を実現するまで——センサーは自動車製造のあらゆる工程に貫かれています。4つの主要工程それぞれに異なるセンサーの要求があります。プレスでは素早い応答が必要、溶接ではノイズ耐性が求められ、塗装では耐熱性が重要であり、総組立では正確な識別が不可欠です。

適切なセンサーを選べば、生産ラインは安定して、高速で稼働できます。

日環センサーは、自動車製造全工程に対応したセンサー製品を提供しています。インダクタ式接近スイッチ、光電センサー、安全光幕、レーザー位移センサーおよびビジュアル検出コンポーネントなどがあり、プレス、溶接、塗装、総組立の各工程における厳しい環境にも対応可能です。日環センサーへご注目いただき、専門的な自動車業界向けセンサーソリューションをご提供いたします。
