本日は無錫日環センサーサイエンステクノロジー有限公司が、安全グレーティングの分解能選び方についてご紹介します。14mm、20mm、30mmにはそれぞれ対応するものがあります。

安全グレーティングの解像度とは、グレーティングが検出可能な物体の最小サイズを指します。これは、グレーティングが人体の部位や工具が危険な領域に入り込んできたことを識別する能力を決定します。解像度を誤って選択すると、装置が頻繁に誤って停止してしまう可能性があり、さらに危険なケースとして、手がグレーティングに差し込んだのにまだ反応しないという状況が発生する恐れがあります。

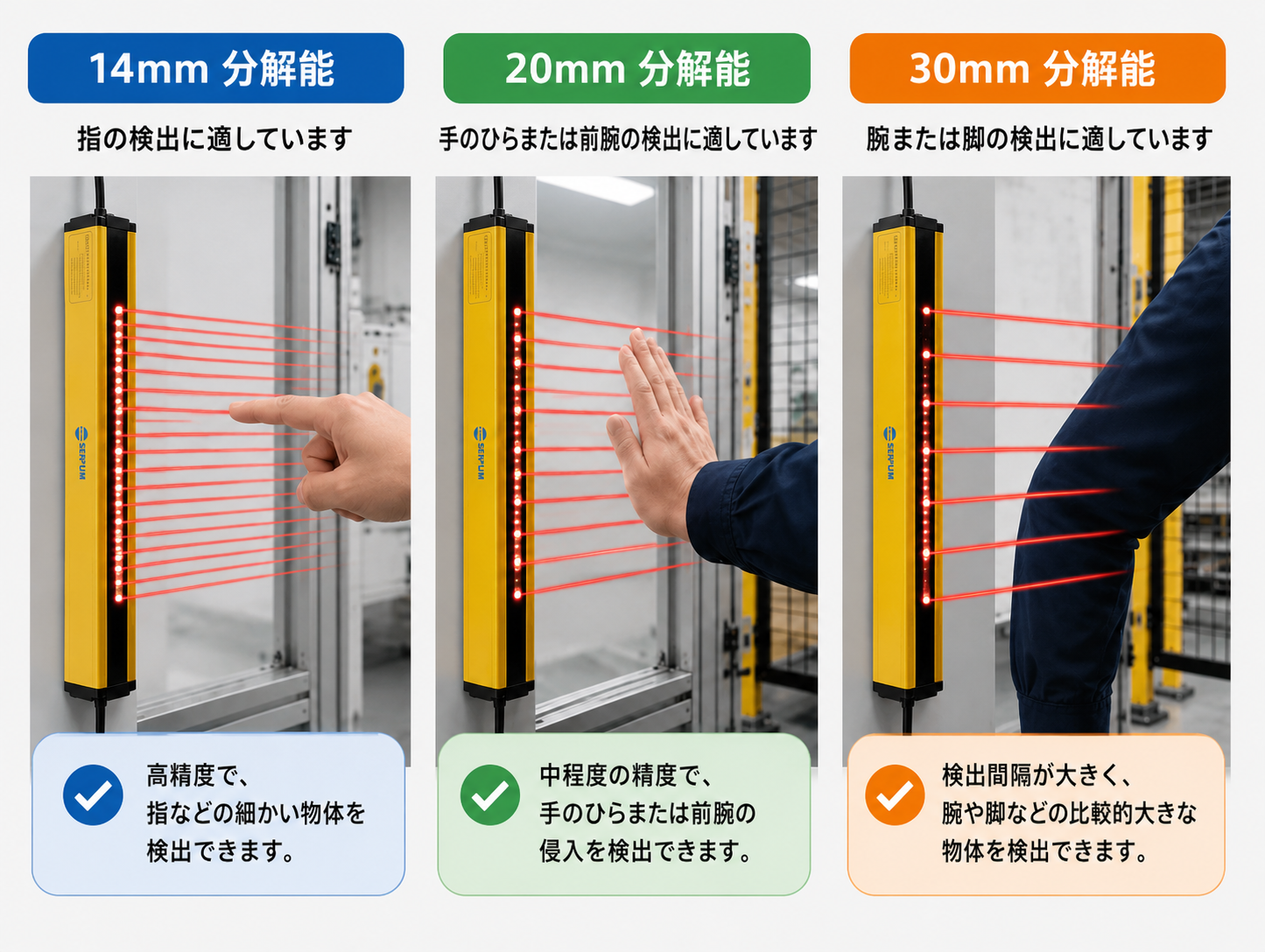

異なる解像度の適用シーン

14mm 解像度

保護対象：指

適用場所：小型プレス機、組立作業ステーション、精密プレス機、巻線機など、指が危険な区域に挿入する可能性のある設備。

特徴：検出感度が高く、作業員の指を効果的に保護しますが、微小な異物（切屑など）が発生すると停止が起こりやすくなります。

20mm 解像度

保護対象：手のひらまたは腕

適用場所：自動化包装ライン、コンベアの入口、一般的なパンチ機械、ロボットワークステーション周辺など、手が入る可能性のある領域。

特徴：保護性と人間工学的効率を両立しており、産業現場で最も一般的に使用される解像度レベルです。

30mm 解像度

保護対象：腕または脚

適用場所：大型プレス機、パンチングマシン、ロボットのフェンス入口、大規模な自動化倉庫の出入口など、身体が接近しやすい危険区域。

特徴：検出範囲が広く、手指の保護は不要だが人体の進入を防ぐ必要がある場面に適しており、誤動作発生率が比較的低い。

解像度の選択ミスによる影響

選択誤り | 想定される結果

解像度が小さすぎること（例：手のひら用に14mmを選択）

微細な粉塵、切削くず、ワークの端部も光幕を遮る可能性があり、装置が頻繁に誤って停止し、生産効率に影響を及ぼす。

解像度が大きすぎること（例：指用に30mmを選択）

指や小型工具は光幕を通って検出されず、安全保護機能が無効になり、重大な人身事故のリスクが生じる。

選択の核心原則

どの部分を保護するかに応じて、対応する解像度を選択すること。

指先を保護する必要がある → 14mm

手のひらを防ぐ必要がある → 20mm

腕・脚の保護が必要 → 30mm

機器に複数のリスク（例えば、指による操作と身体の進入の両方が存在する場合）がある場合は、最も厳しい部位を選定して選型するか、または設置方法（安全距離を広げるなど）を併用して使用する必要があります。

その他の注意点

解像度は光軸間隔と直接関係しており、光軸間隔が小さいほど解像度は高くなります。

高解像度（例えば14mm）は通常、より多くのビーム数が必要となり、光幕のコストや光の利用難易度がそれに応じて高くなる。

一部の安全規格（GB 4584、IEC 61496など）は、プレス機などの特定設備に対する解像度に明確な要求を設けており、選定時にはこれを遵守する必要があります。

日環センサーの安全グレーティング製品ラインは、14mm、20mm、30mmから60mmまで多種類の解像度をカバーしており、設備のリスクレベルに応じて正確に選定できます。日環センサーをご覧いただき、専門的な安全保護ソリューションをお求めください。
