本日、無錫日環センサー科技有限公司がNPNとPNPセンサーを同じPLCに混在して接続できるのか、そのリスクと正しい対応方法についてご紹介します。

自動化現場では、同じ装置にNPN出力のセンサーとPNP出力のセンサーが同時に設置される場合があります。このような場合、それらを同じPLCの入力モジュールに直接接続することは可能でしょうか？答えは、できません。なぜなら、混在して接続すると電気的なリスクが生じるためです。

一、なぜ直接混接できないのか？

NPNとPNPの出力は内部回路構造が異なります。

NPN出力：出力端はローエネルギー（0V）であり、負荷の一端を正電源に接続し、センサーが導通すると出力端子が0Vと接続されます。

PNP出力：出力端は高レベル（電源のプラス極）であり、負荷の一端を0Vに接続し、センサーが導通すると出力端子が正電源と接続されます。

2種類の出力タイプのセンサーを同じCOM端子に接続し、かつそのCOM端子が常に正電圧または0Vに統一して接続される場合、以下の問題が発生する可能性があります。

電流の相互接続：NPNとPNPの出力が同時に動作すると、正電源と0Vの間にPLC内部回路を通じて短絡経路が形成される可能性があり、軽度の場合は信号が乱れ、重度の場合はPLCの入力端子やセンサーの出力段が焼損する恐れがある。

論理的矛盾：PLCの入力共通端子は、1つの有効電平（高レベル有効または低レベル有効）しか定義できず、2つの極性を同時に互換できない。

二、正しい対処方法

確実で信頼できる2つの解決策があります：

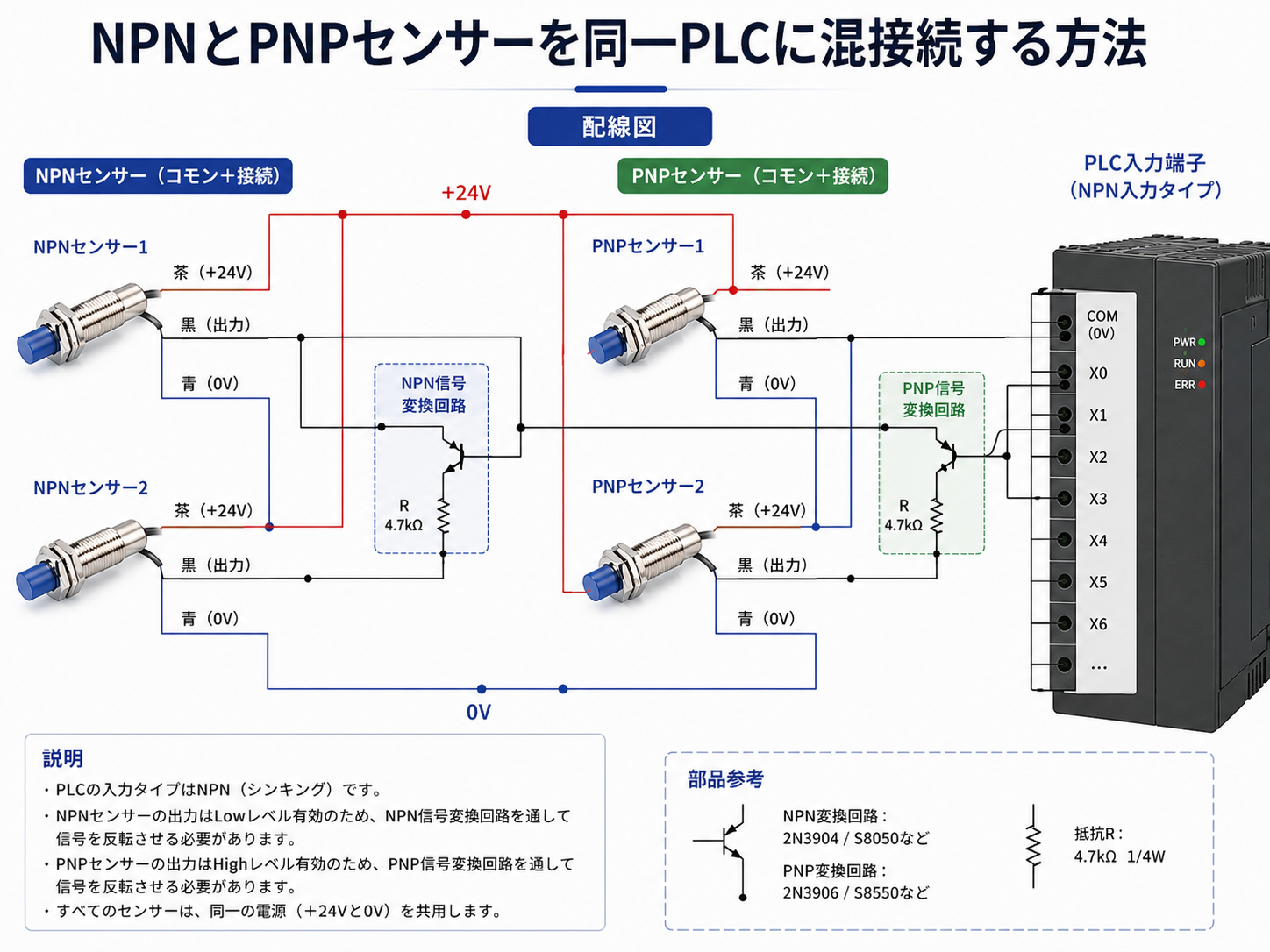

方案1：異なる公共端に分けて入力モジュールを接続する

複数の独立した公共端（たとえば8点ごとにCOMが1組）を備えたPLC入力モジュールを選択します。NPNセンサーは0Vを接続する公共端の入力ポート（ローエイブリジェント）に、PNPセンサーは正電源を接続する別の公共端の入力ポート（ハイレベル有効）にそれぞれ接続します。両グループは互いに隔離されており、相互干渉がありません。

方案2：すべてを同一の出力タイプに統一する

選定または改造を行う際は、可能な限りすべてのセンサーを同じ出力タイプ（全NPNまたは全PNP）に統一すること。これにより、同じ共通端子を持つ入力モジュールに直接接続でき、最も簡単かつ信頼性が高い。

方案3：中間リレーによる分離

NPNまたはPNPセンサーの出力をまず中間リレーのコイルに駆動し、その後リレーの接点（無源乾式接点）を通じてPLC入力に接続する。リレーの接点は極性を問わず、任意に混在して接続可能である。この方法は、センサーを交換できない場合やPLC入力モジュールの共通端子を分離できない場合に適しているが、配線量とコストが増加するという欠点がある。

三、誤った接続による危険性のまとめ

誤った方法 結果

NPNとPNPの出力線を直接並列に接続したり、同じ共通端子に接続したりする場合 電流が串流し、信号が誤り、モジュールが焼損する可能性がある

四、選定に関する提案

プロジェクト計画段階では、システム全体で同一タイプの出力方式のセンサーを統一することを推奨します。これにより配線が簡素化され、信頼性が高まります。現地で既に混合状態が存在する場合は、ゾーンごとの接続やリレーによる遮断方式を優先的に採用すること。

日環センサーは、NPNおよびPNPの全シリーズのセンサー製品を提供しており、型番が明確で選定が簡単です。システム全体に統一された出力タイプに対応しており、接続の混在による悩みを減らします。日環センサーをぜひご注目いただき、より信頼性の高いセンサーソリューションをお求めください。
