本日は、無錫日環センサー科技有限公司が、センサーのインジケーターランプが点灯しているのに出力がない場合の対処法をご紹介します。3ステップのトラブルシューティング方法です。

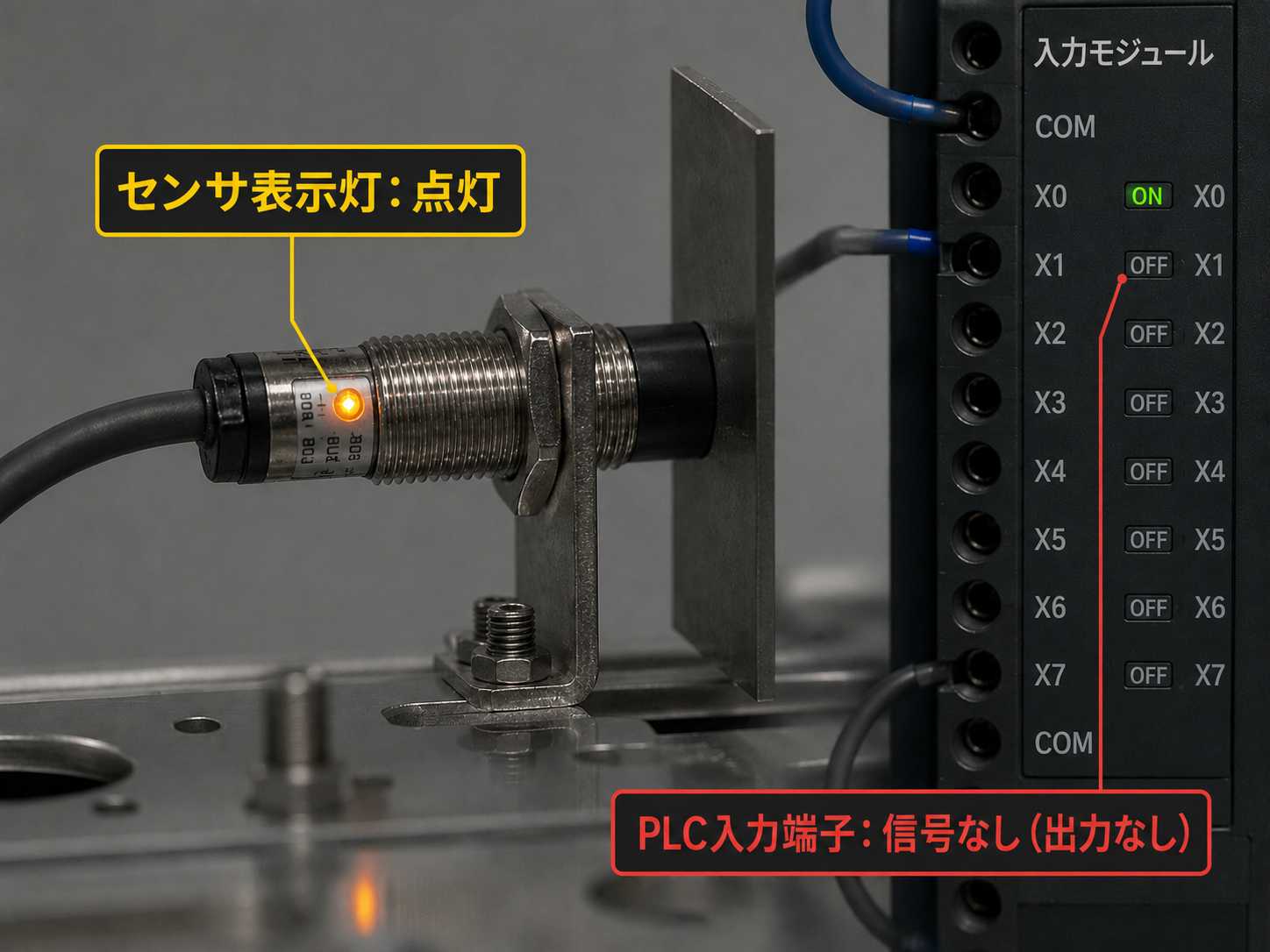

現場での修理において、よくある状況として、センサーのインジケーターランプは正常に点灯しているのに、出力端子から信号が出ておらず、負荷が動作しないというケースがあります。このような場合、センサーをすぐに交換する必要はありません。以下の3つの手順に従って段階的に原因を特定できます。

ステップ1：電源の確認

センサーの供給電圧が製品の定格範囲内にあるかを確認してください（一般的にはDC 24V）。NPNとPNP出力の共通端子の配線方法に注意してください。NPNタイプの負荷の共通端子は電源の正極に接続し、PNPタイプの負荷の共通端子は電源の負極に接続します。現場のアース線に短絡がある場合、インジケーターランプは点灯するものの、出力駆動電流が不足し、負荷が正常に動作しないことがあります。

第二步：配線の整合性を確認する

出力ケーブルに短絡や接触不良がないかを確認してください。特に、センサーの出力タイプとPLCの入力ポートが一致しているかを確認しましょう。

NPN出力はPLCのSINK型入力ポート（ローレベル有効）に接続する必要があります。

PNP出力はPLCのSOURCE型入力ポート（高レベル有効）に接続する必要があります。

タイプの混在は、PLCが信号を認識できなくなる原因となります。

第三步：負荷能力の確認

センサーの出力駆動電流は通常100mAを超えない。小型リレーを直接駆動する場合は問題ないが、大きな接触器コイルを駆動しようとすると、始動電流がセンサーの定格値を超えて発生し、出力電圧が急激に低下して、「インジケーターが点灯しているが負荷が動作しない」という錯覚を引き起こす可能性がある。この問題を解決するには、センサーと大型負荷の間に中間リレーで遮断することである。

上記の3つの手順を完了した後も故障が続く場合は、センサー内部に損傷がある可能性を検討する必要があります。

日環センサーの各センサーは出荷前にフル負荷テストを実施しており、出力パラメータが正確かつ信頼性が高く、各種PLCの入力端子とのマッチングも簡単です。日環センサーをぜひご注目いただき、安定して信頼できるセンサー製品をお求めください。
