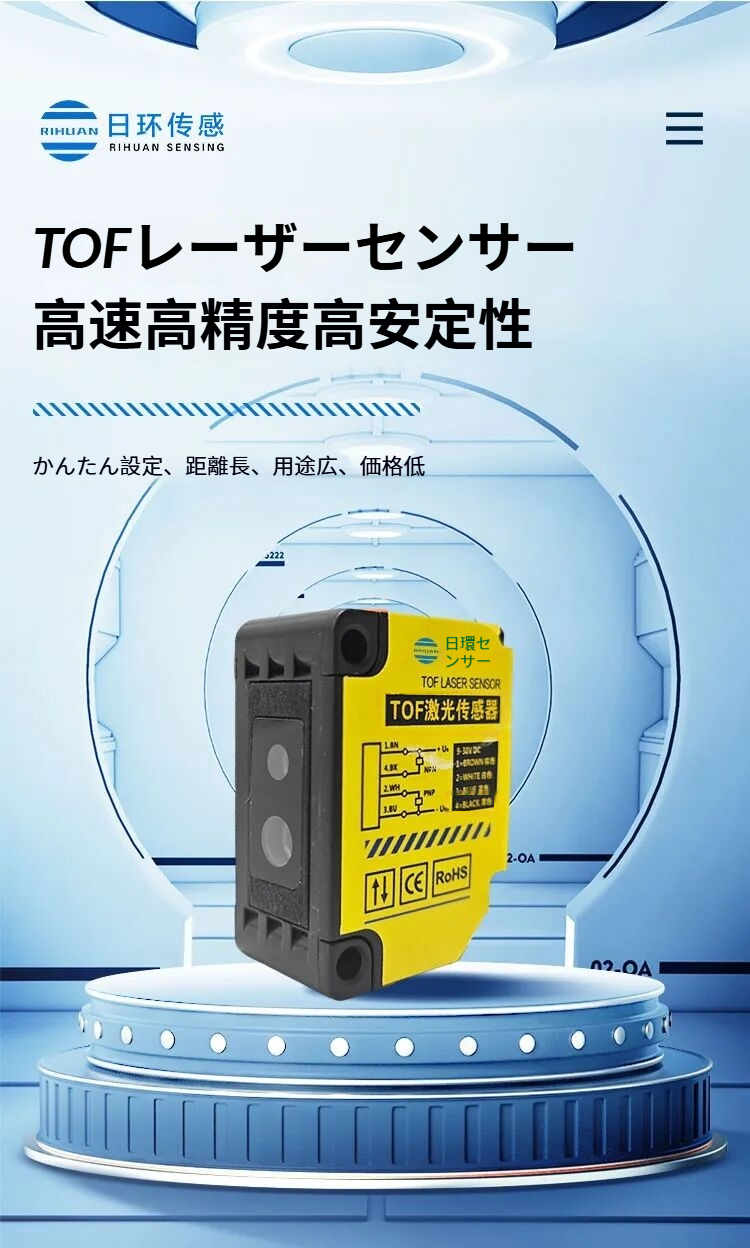

今日は無錫日環センサー科学技術有限公司より日環のrh-tf50-tpn TOFレーザーセンサーをご紹介します。

現代の工業シーンでは、安全性と自働化とインテリジェント化の追求に基づいて、遠隔の測定方式は生産ライン、物流システム、大規模な設備に不可欠なキー技術になっています。

日環センサーのRH- tf50-tpnシリーズTOFレーザーセンサー、ワークの材質、色、状態に制限はありません、0.05-50Mの距離、1mmの精度を繰り返して、同時にNPN、PNP(NO+NC)を持って「正確に感知して、優れて互換性があります」で現代工業自働化アップグレードすることができます!

01. 色や素材に左右されない

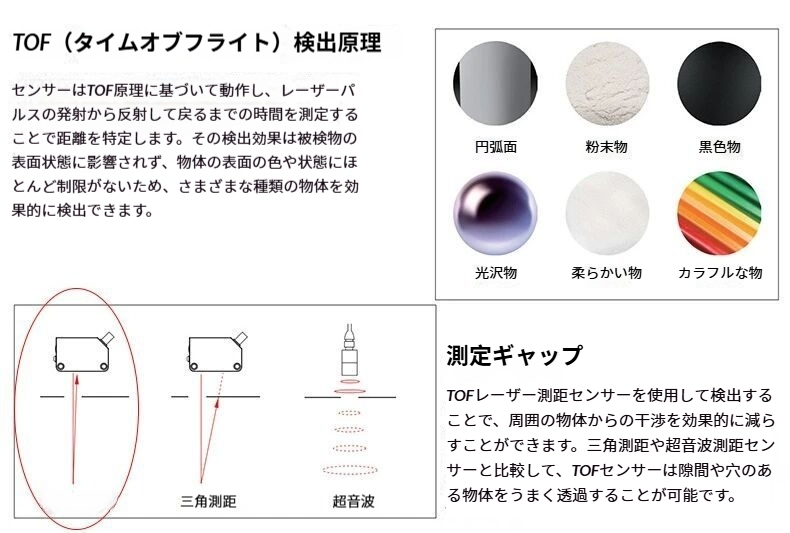

TOF測定法です

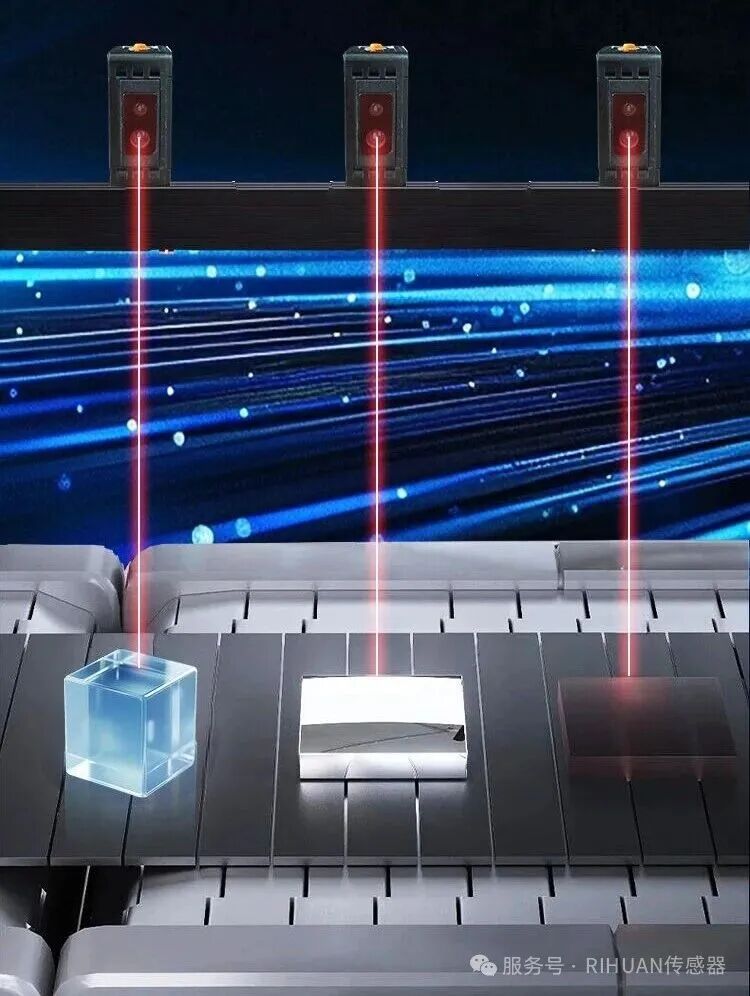

透明なガラス、反射金属、濃い色の物体をすべて識別します!

パルスから放たれたレーザ光が物体に到達して戻ってくるまでの距離を測定することで、ワークの表面状態に影響されにくく、安定した測定が可能となります。遠隔地で異なる色や材質の製品を測定するのに適しています。

超長距離検出です

0.05 ~ 50Mの高さで、干渉のない位置に設置できるため、「超遠距離設定と検出」が可能で、衝突や位置の重複を回避し、より柔軟な応用シーンを実現します。

反復精度1mmです

繰り返し精度は1mmと低く,ロボットハンドによる沖突や誤動作などの危険を大幅に低減できます。

様々な出力インターフェースがあります

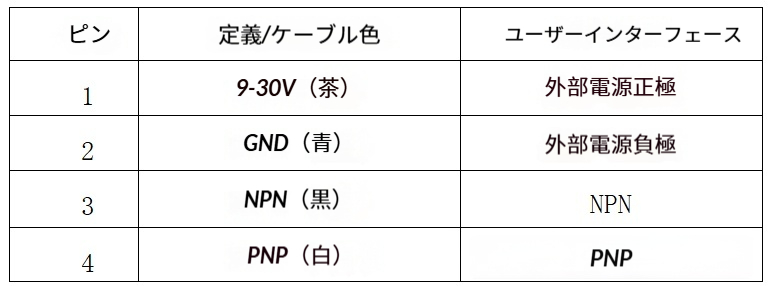

NPN、PNP(NO+NC)を搭載しています

設定方式です

全自動で設定します。

2点の設定方法です。

1設定方法です:

1)ワークレス時にNPN/PNPキーを1回短く押します。

2)ワークの存在時にNPN/PNPキーを1回短く押します。

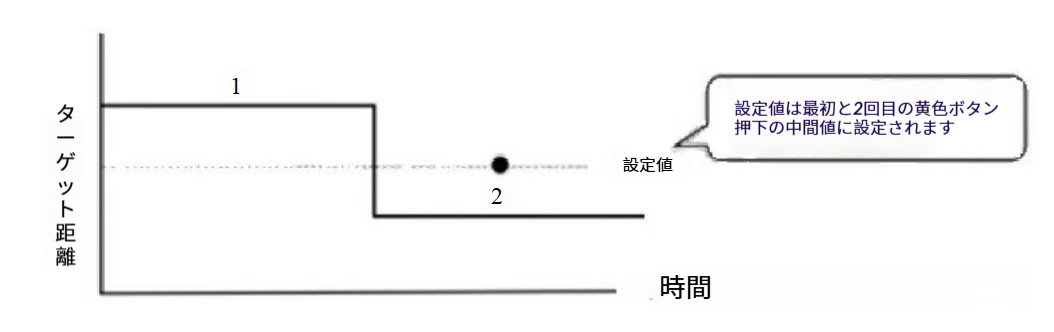

3)ワークの存在時と不在時に、それぞれ1回ずつNPN/PNPキーを短押しすれば、1回目と2回目のNPN/PNPキーの押した目標距離の中間値の設定値を設定することができます。

4)ステップ1)とステップ2)の順序は入れ替え可能です。

5)ステップ1)とステップ2)のインターバルが12秒を超えないように設定を再開します。

2ステータスランプです

設定に成功した状態で,青信号を3回連続で速く点滅させます

設定できなかった場合は、オレンジランプを3回速く点滅させ、未設定時の状態に戻します。

3シグナルランプです

NPNスイッチの量の信号は出力がある時、オレンジランプは常に点灯します;出力が無い時は,常にオレンジのランプが消えます

PNPスイッチの量の信号は出力がある時、オレンジランプは常に明るくします;出力が無い時は,常にオレンジのランプが消えます

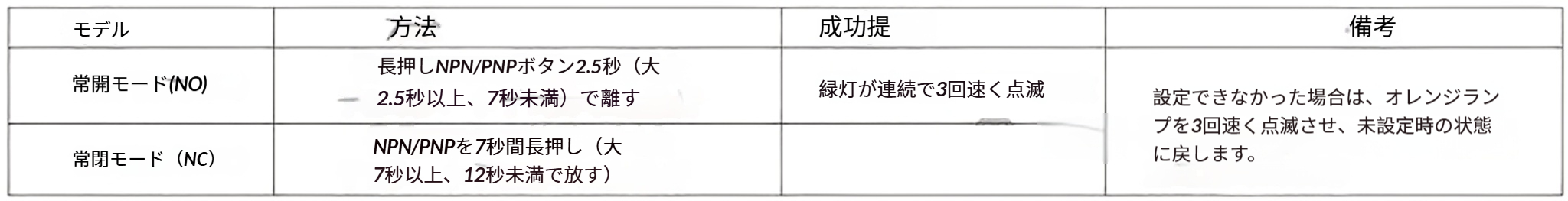

4即時応答モード/遅延応答モード設定方法

長押NPN/PNPキーを設定して12秒以上緩めて、緑色のランプは速く点滅して6回瞬時にモードの設定に成功したことを示します;長押NPN/PNP設定キーを12秒以上緩めて、緑色のランプは6回遅く点滅して、遅延応答モードの設定に成功したことを示します(デフォルトモード、このモードは信号の手ぶれを防ぐ機能があります)。

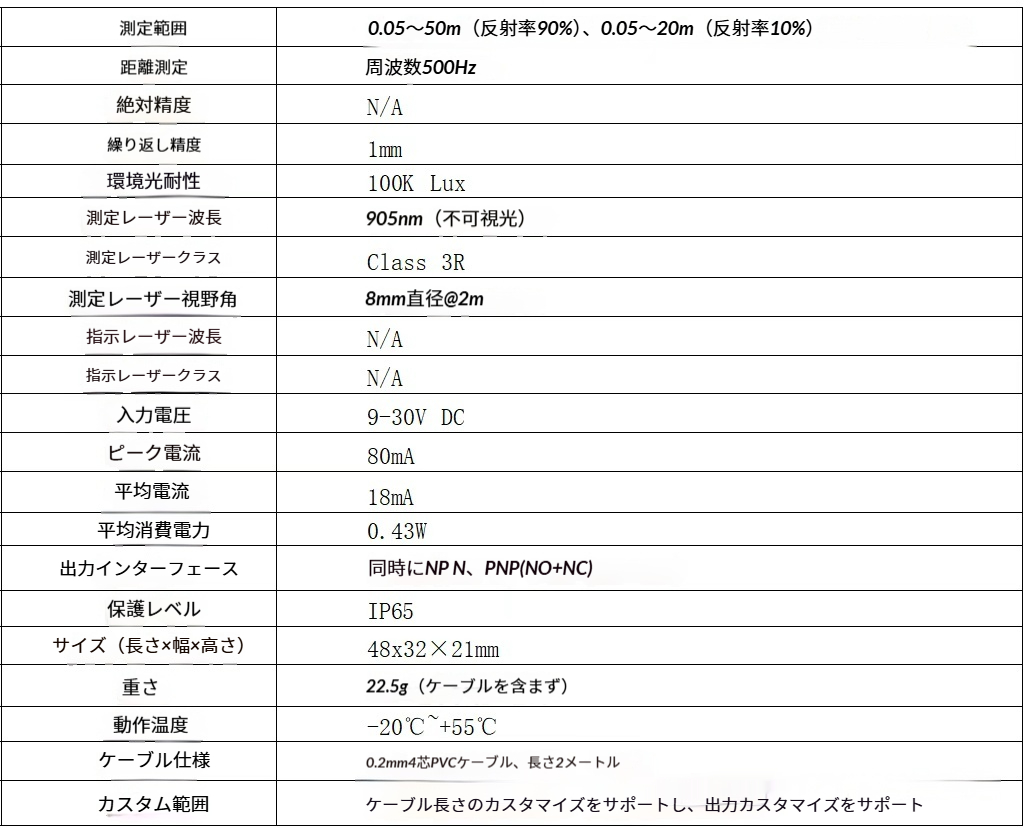

製品パラメータです
