今天由无锡日环传感科技有限公司为大家介绍安全光栅在AGV上怎么用？——自动导引车的安全防护。

随着柔性制造和智能物流的快速发展，AGV（自动导引车）在工厂和仓库中越来越普及。这些移动设备穿梭于人流与物料之间，其运行路径上的安全防护成了一个必须认真对待的问题。在AGV行驶路径上设置安全光栅，当人员或障碍物进入路径时，可立即停止AGV运行，避免碰撞。但与固定设备不同，AGV对安全光栅有更特殊的要求。

一、AGV为什么需要安全光栅？

传统安全光栅多用于固定设备的出入口防护。而在AGV场景中，防护对象从“固定危险点”变成了“移动中的设备”——光栅必须随车移动，动态检测行进路径上的障碍物和人员。

AGV用安全光栅主要承担行进避障任务：安装在AGV车身前端，实时检测行进方向上的障碍物或人员，触发减速或急停。部分场景也用于工作站安全交互，在AGV与机台对接时实现安全联动。

二、AGV场景下的三大选型要点

要点一：抗振动——光轴不能跟着车“抖”

AGV在行驶过程中会遇到地面不平、颠簸、启停冲击，普通光栅的安装支架和内部结构难以承受这种持续振动。振动会导致光轴偏移，信号时有时无。

选型时应关注：

• 选用具备抗振动、抗冲击设计的安全光栅，对冲击、震动有较强的耐受性。

• 安装时使用防振支架或减震垫，减少振动直接传导至光栅本体。

• 定期检查支架螺栓是否松动，确保光栅处于对正状态。

要点二：快速响应——毫秒级反应才能刹得住

AGV的行驶速度通常为0.5~2m/s，遇到障碍物时必须在极短时间内做出反应，否则制动距离过长将直接导致碰撞。

• 工业安全光栅的标准响应时间通常要求≤20ms。

• 部分高性能产品的响应时间可做到≤10ms甚至毫秒级，远超机械制动系统的反应速度。

• 选型时需注意：响应时间越短，AGV的安全制动距离就越短，可将光栅安装在更靠近危险区域的位置。

要点三：防护等级——AGV跑的地方什么环境都有

AGV的工作环境多样——从洁净车间到粉尘仓库，从室内到半户外，对光栅的环境适应性要求很高。

• IP67防护等级是目前AGV用安全光栅的主流标准，防尘防水，适配潮湿、多尘等环境。

• 对于户外或极端环境，部分产品防护等级可达IP68甚至IP69K。

• 粉尘多的车间，应选用具备抗粉尘干扰能力的型号；电磁干扰强的环境，需选用抗电磁干扰设计的产品。

三、两种安装方式：通道式与车载式

通道式安装（固定光栅）

在AGV运行通道两侧固定安装安全光幕，形成红外光束防护屏障。这种方式适合固定路径的AGV，对射距离可达数米甚至数十米。但缺点是需要在通道两侧打孔布线，施工耗时较长。

车载式安装（单边光栅）

将光栅直接安装在AGV车身前端或两侧，随车移动检测。相比传统对射式光栅，单边光栅将发射与接收集成于一体，单侧部署即可形成检测光幕，体积小巧、安装灵活。在AGV行进路径复杂、空间有限的场景中优势明显。

四、联动控制：与AGV调度系统配合

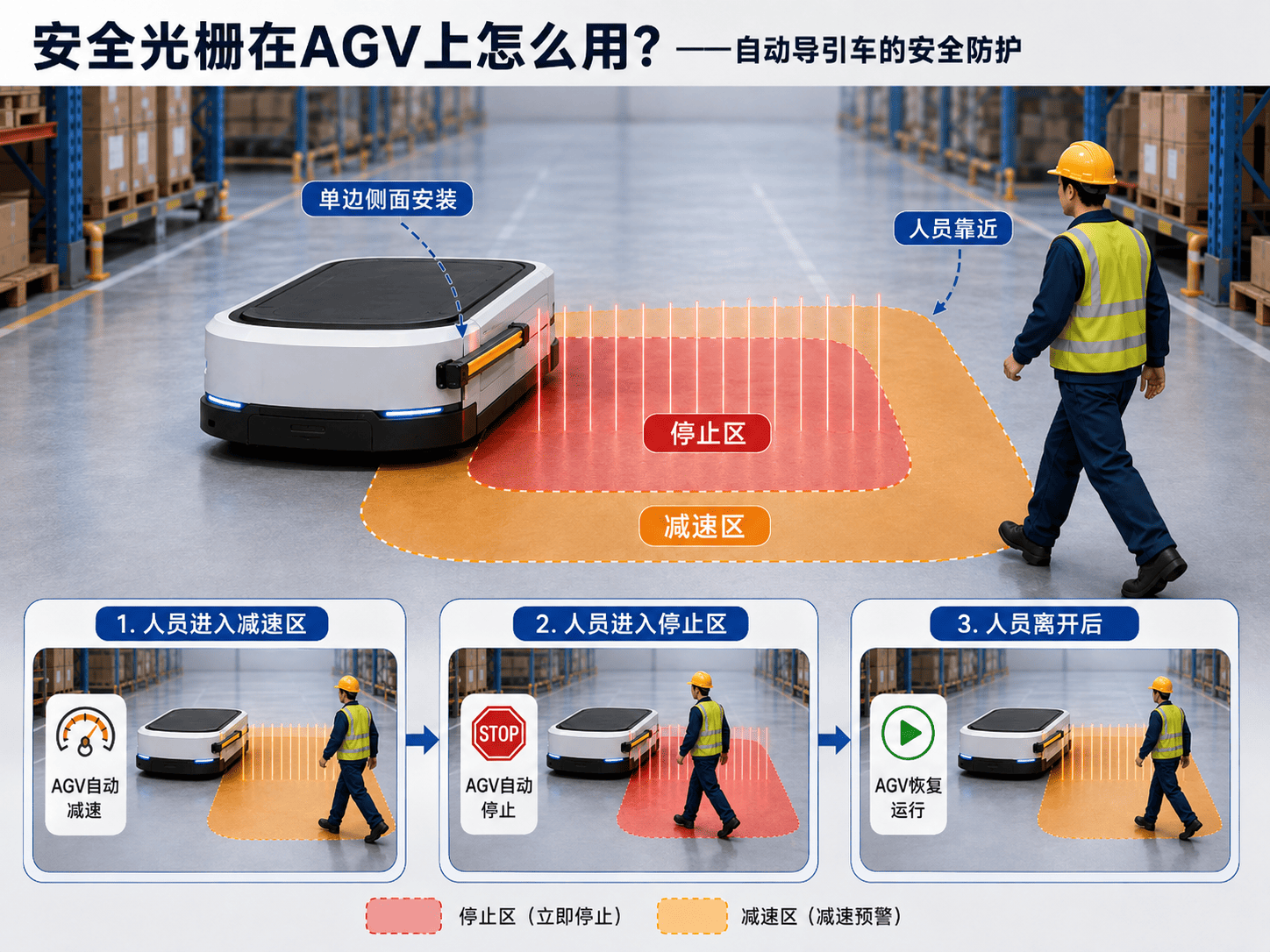

单一的安全光栅只能实现“检测→停机”的简单闭环。在AGV场景中，更优的方案是将安全光栅与AGV调度系统、设备PLC进行联动。

典型的联动逻辑包括：

• 分级响应：进入预警区（距设备1-3米）时AGV减速；进入危险区（＜1米）时立即急停。

• 自动恢复：人员或障碍物离开后，系统自动校验环境，快速恢复运行。

• 与导航系统联动：AGV调度系统与机台安全光栅联动，AGV到达前提前发送信号，实现安全协同。

五、日常维护要点

AGV用安全光栅随车移动，比固定安装的光栅更容易受到振动和碰撞影响，日常维护尤为重要：

• 每日开工前检查：确认光栅通电，指示灯正常，无报错锁定。

• 定期清洁：AGV运行环境多样，镜头容易沾附粉尘或油污，需定期擦拭。

• 对光检查：定期检查光栅的对准状态，发现光轴偏移及时调整。

• 支架紧固：每季度检查一次安装螺栓，防止因振动松动导致光栅移位。

小结

日环传感提供适用于AGV移动机器人的安全光栅产品系列，响应速度毫秒级，防护等级覆盖IP67及以上，支持与AGV调度系统、设备PLC实现联动控制。欢迎关注日环传感，获取专业的AGV安全防护方案与技术支持。
