今天由无锡日环传感科技有限公司为大家介绍测量光幕的分辨率怎么选？——物体尺寸精度与光束间距的关系。

测量光幕（或称测量光栅）与普通安全光幕最大的区别在于：安全光幕输出的是“有/无”的开关量信号，而测量光幕输出的是具体的尺寸数值——物体有多宽、多高、直径多少。因此，分辨率的选型直接决定了测量结果能不能用。

一、分辨率由什么决定？

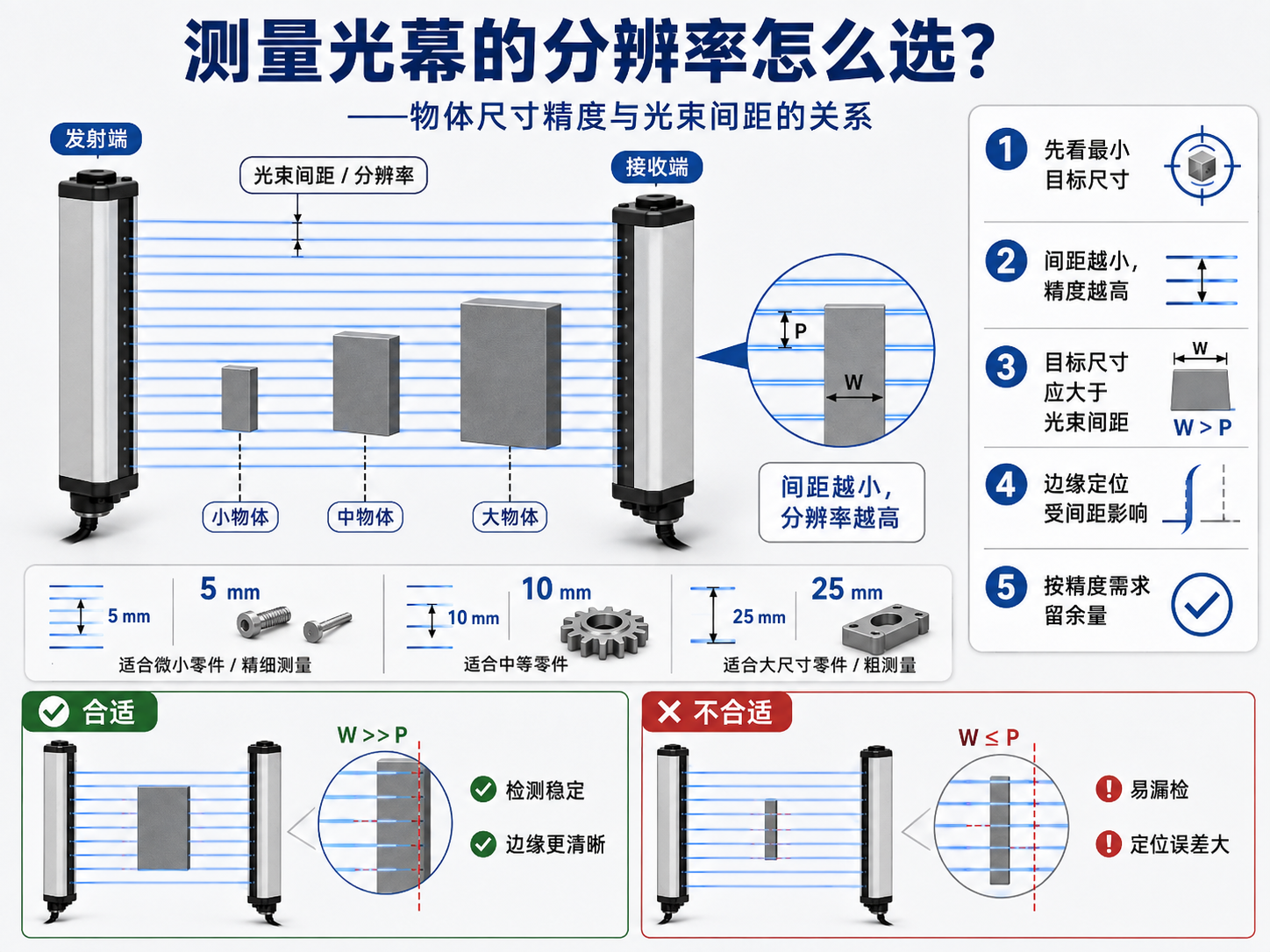

测量光幕的分辨率，本质上由光束间距（光轴间距） 决定。光束间距是指相邻两束红外光之间的中心距离。光幕要检测到一个物体，至少需要遮挡一束光。

光束间距越小，光束密度越大——10mm间距每米有100束光，5mm间距每米就有200束光。光束越密，“描绘”物体轮廓越清晰，测量精度越高。

目前市面上测量光幕的光束间距从1.25mm、2.5mm、5mm、10mm、20mm、40mm等规格不等。部分高端型号甚至支持更小的定制间距。

二、分辨率不等于最终精度，但决定了精度上限

很多用户有一个误解：认为分辨率是多少，测量精度就是多少。实际情况是：精度通常≥分辨率值。

例如：

• 光束间距2.5mm的光幕，对应的测量精度通常为±2.5mm

• 光束间距5mm的光幕，对应的测量精度通常为±5~10mm

• 部分高端型号通过边缘检测算法，可实现2.5mm的边缘分辨率——即虽然光束间距5mm，但能识别2.5mm的边缘位置变化

分辨率决定的是“能测多细”，精度决定的是“测得有多准” 。两者相关但不等同，选型时需同时关注。

三、不同场景怎么选？

高精度场景（±1mm以内）

汽车零部件检测、电子产品质检、半导体晶圆厚度偏差、锂电池极片毛刺检测等。这类场景需要选用1mm或2.5mm光束间距的高分辨率光幕。分辨率越高，检测精度越高，但光束数量多意味着设备功耗和数据处理量也会增加。

常规工业检测（±5mm~10mm）

手机中框长度测量、塑料件孔径检测、饮料瓶高度监测、快递包裹体积测量等。这类场景选用5mm或10mm光束间距即可满足要求。以快递行业为例：小件快递需要5mm分辨率才能识别薄小包裹，普通电商件10mm分辨率就够用。

粗测场景（±10mm以上）

物流包裹大致尺寸分类、板材宽度检测、大型工件粗略测量等。选用20mm或40mm光束间距即可，成本较低，抗干扰能力更强。

四、核心选型原则

分辨率应≤被测物体公差要求的1/3~1/5。

这是测量领域通用的“量具精度法则”——测量工具的精度应至少是被测尺寸公差的3~5倍。举例说明：

• 被测工件宽度公差要求为±3mm（总公差6mm），则测量光幕的精度应≤2mm。换算成光束间距，应选用2.5mm或更小的规格。

• 如果公差要求只有±10mm（总公差20mm），则选用10mm光束间距的光幕即可满足。

光轴间距越小，对安装精度要求越高——轻微的倾斜就可能导致光束遮挡判断失误。同时，间距小意味着光束数量多，设备功耗和数据处理量也会增加，选型时需在精度与成本之间做权衡。

五、常见选型误区

1. 用安全光幕替代测量光幕：安全光幕只输出“通/断”信号，没有尺寸数据输出功能，不可混用。

2. 只关注分辨率不看精度：分辨率高不等于测量精度高，需参考产品规格书中的精度指标。

3. 忽略响应时间：高分辨率的测量光幕能提供更高的检测精度，但也可能影响响应速度。高速流水线上需要同时关注分辨率和响应时间两个参数。

选型总结

选型记住一句话：精度要求决定分辨率下限，公差要求决定精度下限。
