今天由无锡日环传感科技有限公司为大家介绍安全光栅的线缆怎么布线？——信号线和动力线必须分开走线槽。
安全光栅安装完成后，指示灯正常、光轴对准，但设备运行时却频繁出现误报警或信号丢失。很多情况下问题并不出在光栅本身，而是线缆布线方式出了问题。
安全光栅的输出输入信号属于弱电信号，而变频器、电机、接触器等设备的动力线属于强电线路。当信号线与动力线在同一线槽内并行敷设时，动力线中流动的大电流会产生较强的电磁场，通过感应耦合在信号线上产生干扰电压。这种干扰足以让安全光栅的输出信号出现误动作——明明没有遮挡，设备却突然停机；或者更危险的情况——光束被遮挡了，信号却因为干扰没有被正确识别。
一、为什么必须分开？
安全光栅的信号线（包括OSSD安全输出线、CP同步信号线等）传输的是毫安级的微弱信号，极易受到外界电磁干扰。而动力线承载的是安培级的大电流，两者在同一线槽内并行时，动力线产生的电磁场会在信号线上感应出杂散电压。
后果包括：
光栅输出信号抖动，设备间歇性误停机
遮挡光束后设备不停止（信号被干扰淹没）
同步信号受扰，发射器与接收器无法正常协同工作
严重时可能损坏光栅内部电路
二、正确的布线方法

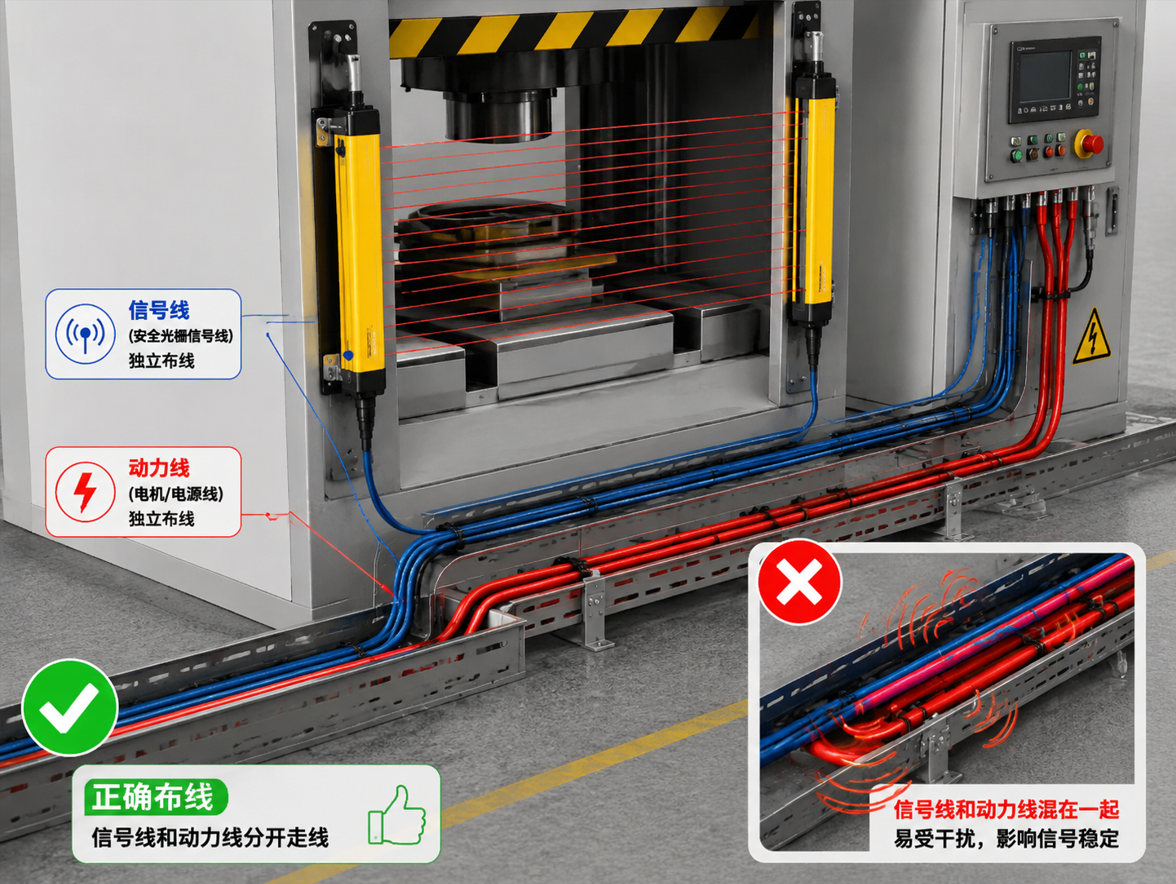

1. 分槽敷设，不同线槽
信号线与动力线应分别敷设在不同的线槽内。如果条件不允许设置独立线槽，至少应在同一线槽内使用隔板将强弱电线路物理隔离。同时，两种线缆应有明显标识，便于日后维护和故障排查。
2. 保持足够间距
信号线与动力线之间应保持不小于30cm的间距。如果现场空间受限无法满足此距离，应选用屏蔽电缆并可靠接地来弥补。
3. 使用屏蔽电缆
安全光栅的信号线应优先选用双绞屏蔽线。屏蔽层应单端接地（通常在控制柜一端接地），避免形成地环路。屏蔽层覆盖率越高，抗干扰能力越强。
4. 避免平行走线
如果信号线与动力线必须在空间上交叉，应尽量垂直交叉而非平行敷设，以减少感应耦合面积。
5. 信号线单独配管
对于特别重要的安全信号线，建议使用独立的保护套管进行敷设，管内不应有其他电源线。
三、其他布线注意事项
电源独立性：安全光栅最好使用独立的24V电源供电，避免与变频器、伺服驱动器等大功率设备共用同一电源。
线缆长度：不要私自加长或剪短光栅的传输线。如需加长，必须使用带屏蔽的传输线并有效接地。
弯曲半径：线缆弯曲半径不应小于产品手册要求的最小值，过度弯曲可能导致内部芯线断裂。
四、接线颜色参考
棕色：电源正极（DC 24V）
蓝色：电源负极（0V）
黑色/白色：安全信号线（OSSD1/OSSD2）
具体颜色定义以产品说明书为准，接线前务必核对。
五、小结
| 布线要点 | 具体要求 |
|---|---|
| 线槽分离 | 信号线与动力线分槽敷设，或使用隔板隔离 |
| 最小间距 | 信号线与动力线间距≥30cm |
| 线缆类型 | 优先选用双绞屏蔽线，屏蔽层单端接地 |
| 交叉方式 | 必须交叉时，尽量垂直交叉而非平行 |
| 电源独立 | 建议使用独立24V电源，不与大功率设备共用 |
安全光栅的信号线布线不是“能通就行”的事。信号线与动力线混在同一线槽里，就像把电话线和高压电线绑在一起——电话里全是杂音，什么信息都传不清楚。安全光栅的信号一旦被干扰淹没，该停的时候不停，后果不堪设想。
日环传感的安全光栅产品标配高屏蔽率双绞信号电缆，有效抑制电磁干扰。产品手册中提供详细的接线与布线指导，帮助用户在安装阶段就规避干扰隐患。欢迎关注日环传感，获取更可靠的安全防护解决方案。
